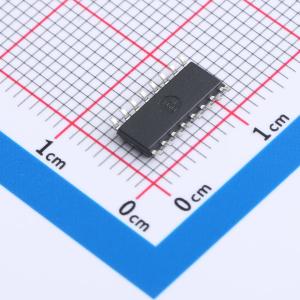

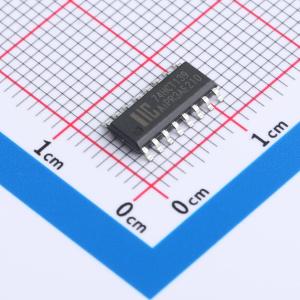

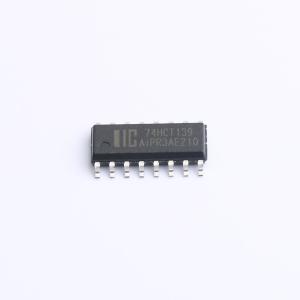

AiP74HCT139SA16.TB

AiP74HC/HCT139 解码两个二进制加权地址输入（nA0, nA1）到四个互斥输出（nY0 至 nY3）。每个解码器具有一个使能输入（nE）。当 nE 为高电平时，所有输出被强制为高电平。使能输入可以用作 1 至 4 解复用器应用的数据输入。输入包括箝位二极管，允许使用限流电阻将输入接口连接到超过 VCC 的电压。

特性：

• 输入电平：对于 AiP74HC139：CMOS 电平；对于 AiP74HCT139：TTL 电平
• 解复用能力
• 2 个独立的 2 至 4 解码器
• 多功能能力
• 适用于存储器解码、数据路由或代码转换
• 活动低互斥输出
• 工作温度范围从 -40°C 到 +105°C
• 封装信息：DIP16/SOP16/TSSOP16

引脚描述：

• 1E：使能输入（活动低）
• 1A0, 1A1：地址输入
• 1Y0, 1Y1, 1Y2, 1Y3：输出（活动低）
• GND：地（0V）
• 2Y3, 2Y2, 2Y1, 2Y0：输出（活动低）
• 2A1, 2A0：地址输入
• 2E：使能输入（活动低）
• Vcc：电源电压
