温馨提醒：图片仅供参考，商品以实物为准

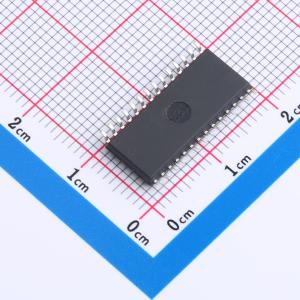

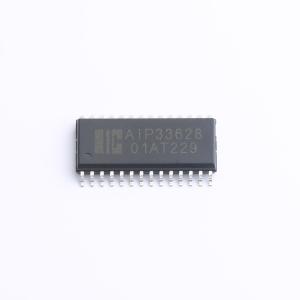

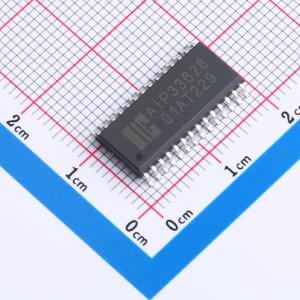

AiP33628SA28.TB
AiP33628SA28.TB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP33628SA28.TB
- 商品编号
- C7551061
- 商品封装
- SOP-28
- 包装方式
- 管装
- 商品毛重
- 1.666667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | - | |
| 通道数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
AiP33628是一款8×16共阳极恒流LED驱动控制器电路。电路提供8通道阳极公共端输出和16通道阴极恒流输出，最多可驱动8×16 = 128颗的LED点阵。可应用于各种形式的单色、彩色LED显示面板系统。
商品特性
- 工作电压：3.0V~5.5V
- 8通道阳极LED驱动，同时驱动32颗最大电流下的LED
- 16路阴极LED恒流驱动，最大输出电流40mA
- 提供消影功能
- 2线串口通信
- 提供16级可调恒定电流
- 封装形式：SOP28/SSOP28/QFN28/ESSOP28
应用领域
- 8行*16列LED阵列
- 42组RGB LED阵列
