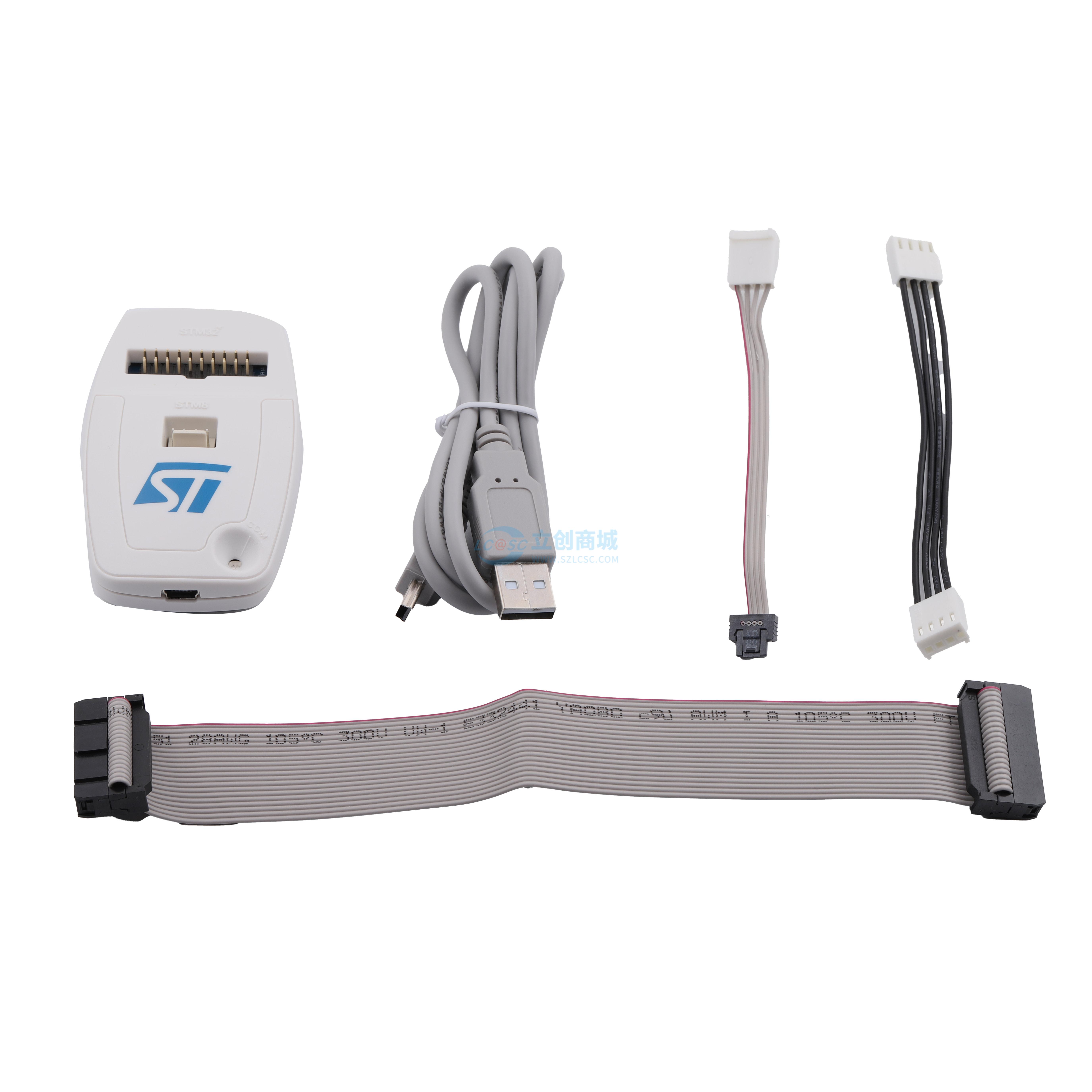

ST-LINK/V2
用于STM8和STM32微控制器的在线调试器/编程器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是用于STM8和STM32微控制器的在线调试器和编程器。单总线接口模块(SWIM)和JTAG/串行线调试(SWD)接口用于与位于应用板上的任何STM8或STM32微控制器进行通信。除了提供与ST-LINK/V2相同的功能外,ST-LINK/V2-ISOL还具有PC和目标应用板之间的数字隔离功能。它还能承受高达1000 Vrms的电压
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST-LINK/V2
- 商品编号
- C85147
- 包装方式
- 盒装
- 商品毛重
- 125.6克(g)
商品参数
参数完善中
商品概述
ST-LINK/V2是一款适用于STM8和STM32微控制器的在线调试器和编程器。它通过单线接口模块（SWIM）和JTAG/串行线调试（SWD）接口与应用板上的任何STM8或STM32微控制器通信。除提供与ST-LINK/V2相同的功能外，ST-LINK/V2-ISOL还具备PC与目标应用板之间的数字隔离能力，可承受高达1000 Vrms的电压。STM8应用通过USB全速接口与ST Visual Develop（STVD-STM8）、ST Visual Programmer（STVP-STM8）软件或第三方集成开发环境通信；STM32应用通过USB全速接口与STM32CubeIDE软件工具或第三方集成开发环境通信。
商品特性
- 由USB连接器提供5V电源
- USB 2.0全速兼容接口
- 配备USB Type-A转Mini-B电缆
- SWIM专属功能：SWIM接口支持1.65V至5.5V应用电压；支持低速和高速模式；编程速率为低速9.7 kbyte/s、高速12.8 kbyte/s；提供带ERNI标准连接器的SWIM电缆；垂直连接器参考型号284697或214017；水平连接器参考型号214012；提供适用于针脚header或2.54 mm间距连接器的SWIM电缆
- JTAG/SWD专属功能：JTAG/SWD接口支持1.65V至3.6V应用电压且输入耐受5V；提供适用于标准JTAG 20针2.54 mm间距连接器的JTAG电缆；支持JTAG、SWD及串行线查看器（SWV）通信
- 支持直接固件更新（DFU）
- 与PC通信期间状态LED闪烁
- 工作温度范围0℃至50℃
- 1000 Vrms高隔离电压（仅限ST-LINK/V2-ISOL）
应用领域
- STM8微控制器的在线调试与编程（可配合STVD-STM8、STVP-STM8或第三方集成开发环境使用）
- STM32微控制器的在线调试与编程（可配合STM32CubeIDE或第三方集成开发环境使用）
- 需要PC与目标板数字隔离的调试编程场景（仅限ST-LINK/V2-ISOL）
