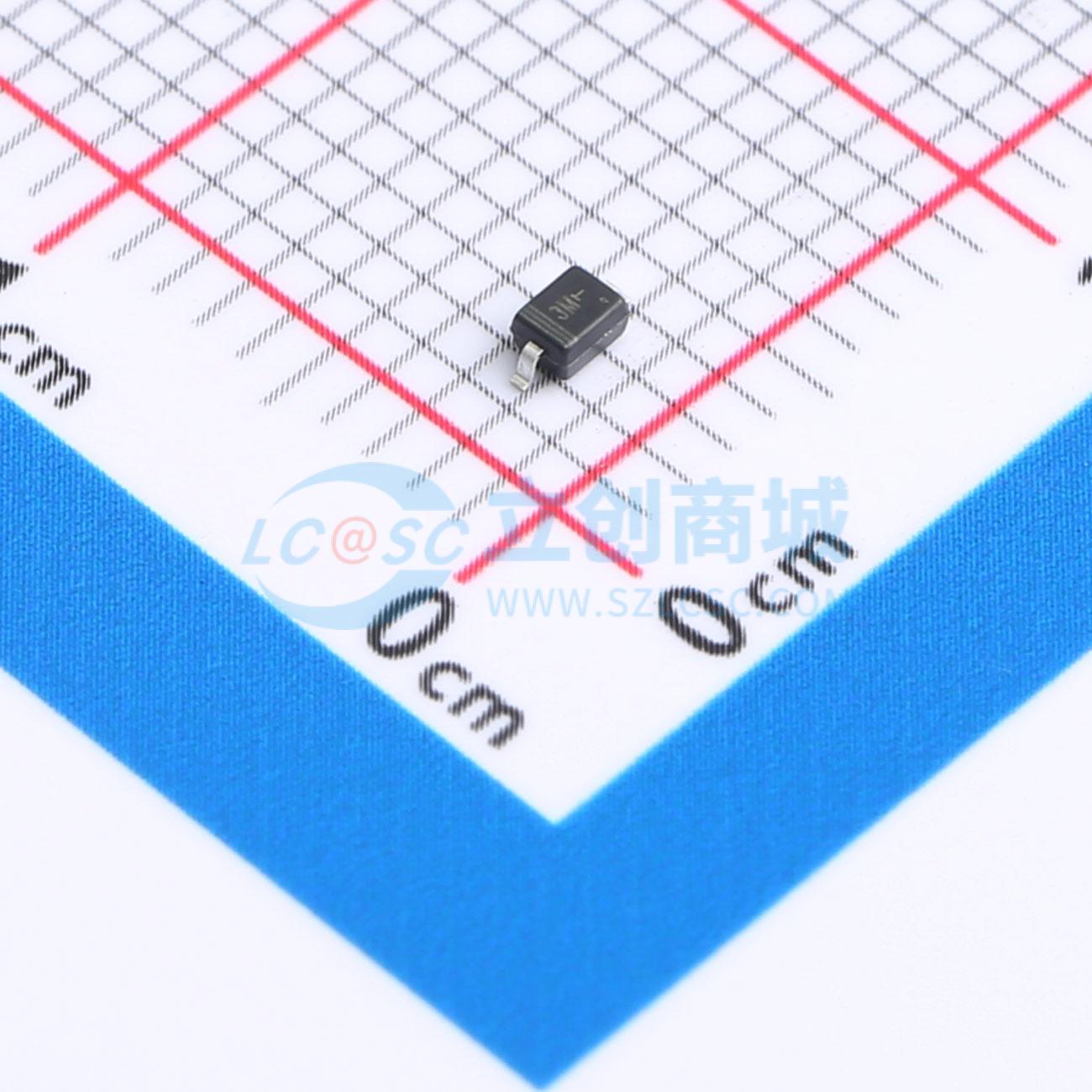

ESD3Z5V0C
ESD 5V截止 峰值浪涌电流：9.4A@8/20us
- 描述
- 特性：300瓦峰值脉冲功率（tp = 8 / 20μs）。 数据线瞬态保护，符合IEC 61000-4-2（ESD）±15kV（空气放电），±8kV（接触放电）。 符合IEC 61000-4-4（EFT）40A（5/50ms）。 符合IEC 61000-4-5（雷电）24A（8/20μs）。 适用于便携式电子产品的小封装。 在ESD保护应用中可替代多层压敏电阻（MLV）。 小外形尺寸，可保护一个I/O或电源线。 低钳位电压。 工作电压：5V和36V。 低泄漏电流。 固态硅雪崩技术。 产品材料符合RoHS要求
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ESD3Z5V0C
- 商品编号
- C7529149
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.031333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9.4A@8/20us | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品特性
- 峰值脉冲功率达300W（tp = 8/20μs）
- 为数据线提供瞬态保护，符合IEC 61000-4-2（ESD）标准：±15kV（空气放电）、±8kV（接触放电）；IEC 61000-4-4（EFT）标准：40A（5/50ns）；IEC 61000-4-5（雷击）标准：24A（8/20μs）
- 封装小巧，适用于便携式电子设备
- 在静电放电保护应用中可替代多层压敏电阻
- 外形尺寸紧凑
- 保护单路输入/输出或电源线路
- 低钳位电压
- 工作电压：5V和36V
- 低漏电流
- 采用固态硅雪崩技术
- 产品材料符合RoHS要求
