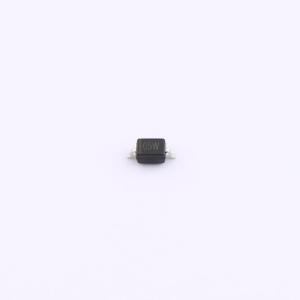

SDD32A05L01
ESD 5V截止
- 描述
- 设计用于保护低电压敏感组件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限的设计中ESD保护的理想选择。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SDD32A05L01
- 商品编号
- C7529153
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.033333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲功率(Ppp) | 320W@8/20us | |
| 反向电流(Ir) | 10uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 350pF |
商品概述
UMW SDD32A05L01旨在保护低压敏感组件免受ESD和瞬态电压事件影响。其出色的钳位能力、低漏电和快速响应时间，使其成为板空间有限设计中ESD保护的理想选择。
商品特性
- 符合IEC61000-4-2 ESD标准：空气放电15KV，接触放电8KV
- SOD-323表面贴装封装
- 保护一条I/O线路
- 在8/20 μs波形下峰值功耗为320W
- 工作电压：5V
- 低漏电流
- 低钳位电压
- 固态硅雪崩技术
- 符合无铅/RoHS标准
- 回流焊温度：纯锡-Sn 260~270°C
- 阻燃等级UL 94V-0
- 标记：05W
应用领域
- 蜂窝手机及配件
- 无绳电话
- 个人数字助理(PDA)
- 笔记本电脑与手持设备
- 便携式仪器
