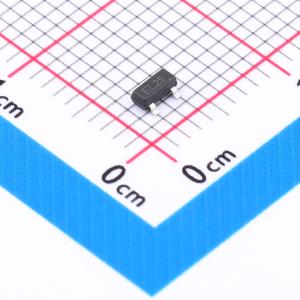

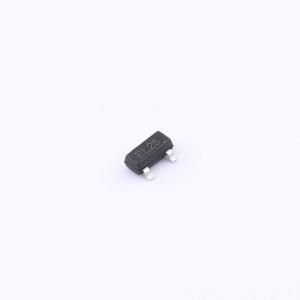

ESDA25L
ESD 24V截止 峰值浪涌电流：6A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：300 Watts 峰值脉冲功率 (tp = 8 / 20μs)。双向和单向配置。固态硅雪崩技术。低钳位电压。低泄漏电流。IEC 61000-4-2 ±30kV 接触，±30kV 空气。应用：数据线。自动取款机
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ESDA25L
- 商品编号
- C7529158
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0361克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 44V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 30V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品特性
- 300瓦峰值脉冲功率（tp = 8/20 μs）
- 双向和单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 符合IEC 61000-4-2 ±30kV接触放电和±30kV空气放电标准
- 符合IEC 61000-4-4（EFT）40A（5/50ns）标准
- 符合IEC 61000-4-5（雷击）6A（8/20μs）标准
应用领域
- 数据线
- 自动取款机
- 网络
- 电源线
