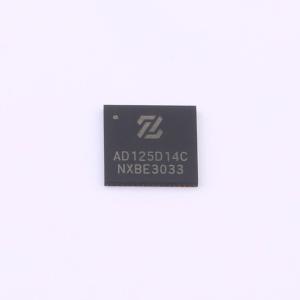

ZGAD125D14C

高速模数转换器(ADC)

描述: ZGAD125D14C是双通道14位125Msps的模数转换器（ADC），设计应用于高频率，宽动态范围信号的数字化。
品牌名称: Zynalog(徴格)
商品型号: ZGAD125D14C
商品编号: C7527747
商品封装: QFN-64(9x9)
包装方式: 托盘
商品毛重: 0.24克(g)

商品参数

商品概述

ZGAD125D14C 是双通道14 位125Msps的模数转换器（ADC）。设计应用于高频率，宽动态范围信号的数字化。系列具有包括70dB 信噪比（SNR）和90dB 无杂散动态范围（SFDR）的性能，完美适用于高要求的信号链应用。600MHz 的输入带宽允许ADC 在高频下采样的同时保持良好性能。延迟只有六个时钟周期。静态特性包括 +/- 1LSB 积分非线性误差（INL）(典型值), +/- 0.35LSB 微分非线性误差（DNL）(典型值)。时钟输入可以用正弦波、PECL、LVDS、TTL 或CMOS 输入差分驱动。可选时钟占空比稳定器允许在很宽的时钟占空比范围内全速工作的高性能表现。

商品特性

采样率10Msps 至125Msps
1.8V 单电压供电
输出: CMOS
输入范围：1.5Vpp
信噪比（SNR）：70dB
无杂散动态范围（SFDR）：90dB
全功率带宽：600MHz
全速率运行功耗：412mW
双通道采样
可选时钟占空比稳定器
节能的低功耗模式和休眠模式
可配置的SPI 串行口
封装：QFN64
工作温度： -40°C 至 85°C

应用领域

信号链

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	14
	采样率	125MHz
	通道数	2
	工作电压	1.8V
	接口类型	SPI
	差分输入	是
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	信噪比	70dB

	属性	参数值
	时钟/振荡器	外置
	时钟频率(fc)	125MHz
	基准电压源	内置；外置
	基准电压源温漂	-
	可变增益	-
	温度传感器	-
	ADC架构	-
	数据速率	-
	静态电流	-
	全量程范围(FSR)	-
