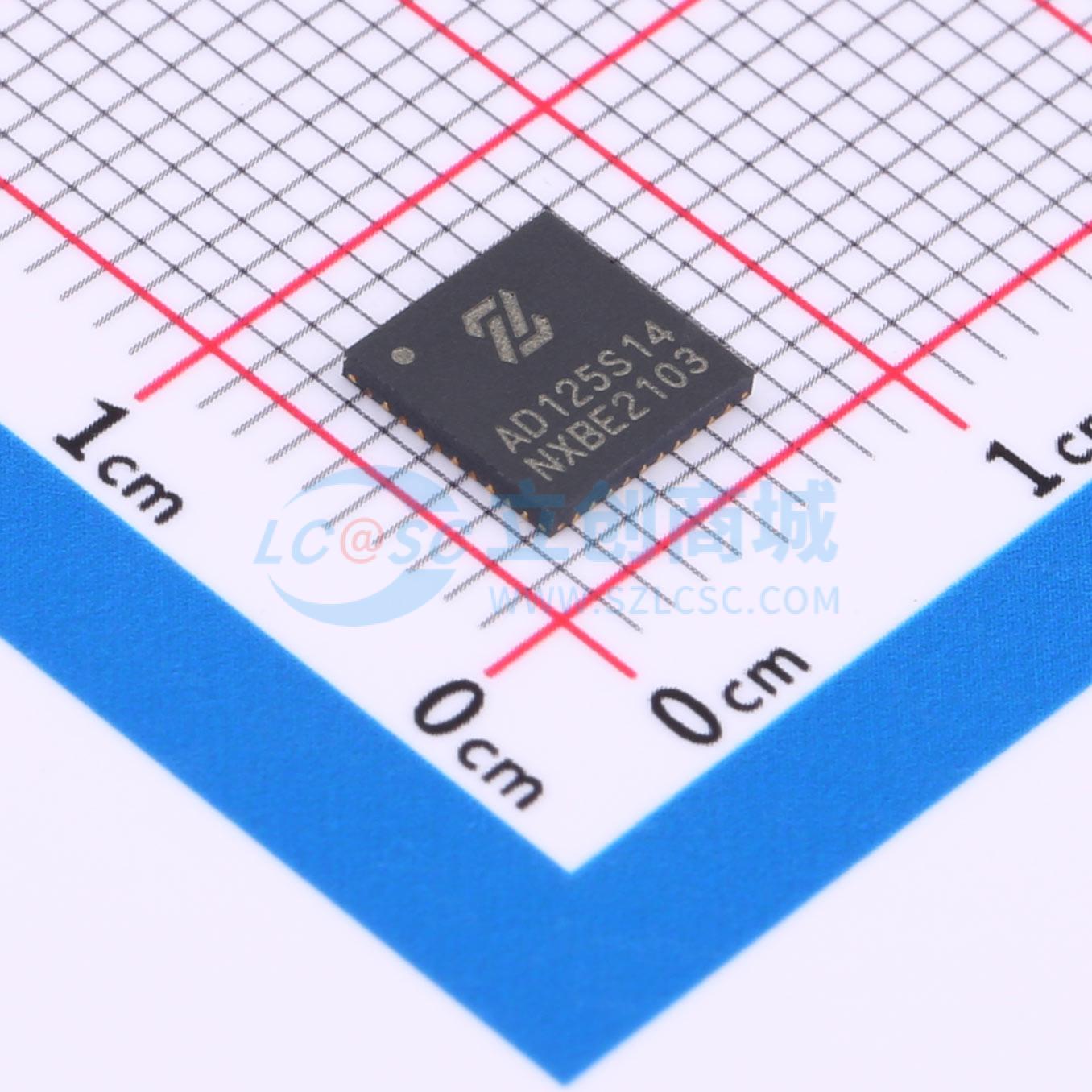

ZGAD125S14

14位单通道高速模数转换器（ADC）

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 单通道14位125Msps的模数转换器(ADC)。设计应用于高频率，宽动态范围信号的数字化。
品牌名称: Zynalog(徴格)
商品型号: ZGAD125S14
商品编号: C7527748
商品封装: QFN-40(6x6)
包装方式: 托盘
商品毛重: 2.3克(g)

商品参数

商品概述

ZGAD125S14 是一款单通道、14位、125Msps 模数转换器，专为高频、宽动态范围信号的数字化而设计。该系列器件具备69dB信噪比和93dB无杂散动态范围的性能，非常适合要求苛刻的信号链应用。其600MHz输入带宽允许在高频采样时仍保持良好性能。延迟仅为六个时钟周期。静态特性包括典型值±1LSB的积分非线性误差和典型值±0.35LSB的微分非线性误差。时钟输入可由正弦波、PECL、LVDS、TTL或CMOS差分信号驱动。可选的时钟占空比稳定器允许在很宽的时钟占空比范围内实现全速高性能运行。模拟信号输入端内部为差分CMOS采样保持电路，必须依赖由VCM输出引脚设置的共模电压进行差分驱动，VCM电压标称值为0.435×VDD。输入差分电压应在1.5V之内，且输入之间应有180°相位差。建议在模拟输入端使用RC低通滤波器。在较高输入频率下，使用传输线巴伦变压器可获得更好的平衡性并降低失真。使用内部基准时，将SENSE引脚上拉至VDD，此时输入信号范围为±0.75V。使用外部基准时，将SENSE引脚连接至1.2V~1.3V之间的基准电压，此时输入信号范围为±0.6V × SENSE。采样时钟输入的质量会显著影响ADC的噪声性能，应将其视为模拟信号进行布线。时钟信号通过内部10kΩ等效电阻偏置至1.2V。若驱动器共模电压在1.1V~1.5V之间，可直接驱动时钟输入，否则需通过变压器或耦合电容。输入信号峰值电压不应超过VDD+0.1V或低于-0.1V。为达到最佳性能，建议时钟信号抖动小于160fs。

商品特性

采样率 10Msps ~ 125Msps
1.8V 单电源供电
输出：DDR LVDS
输入范围：1.5Vpp
信噪比：69dB
无杂散动态范围：93dB
全功率带宽：600MHz
全速率运行功耗：265mW
单通道采样
可选时钟占空比稳定器
节能的低功耗模式和休眠模式
可配置的 SPI 串行接口（支持 1.8V ~ 3.6V）
封装：QFN40
工作温度：-40℃ ~ 85℃

应用领域

信号链
测试测量仪器
医疗设备
视频设备
蜂窝基站
激光雷达

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	14
	采样率	125MHz
	通道数	1
	工作电压	1.8V
	接口类型	LVDS
	差分输入	是

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	信噪比	69dB
	时钟频率(fc)	10MHz~125MHz；125MHz
	基准电压源	内置；外置
	可变增益	不支持
	功能特性	软复位
