温馨提醒：图片仅供参考，商品以实物为准

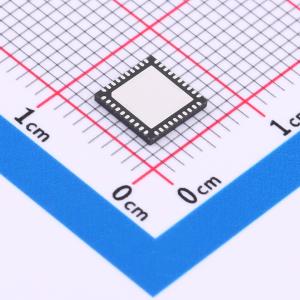

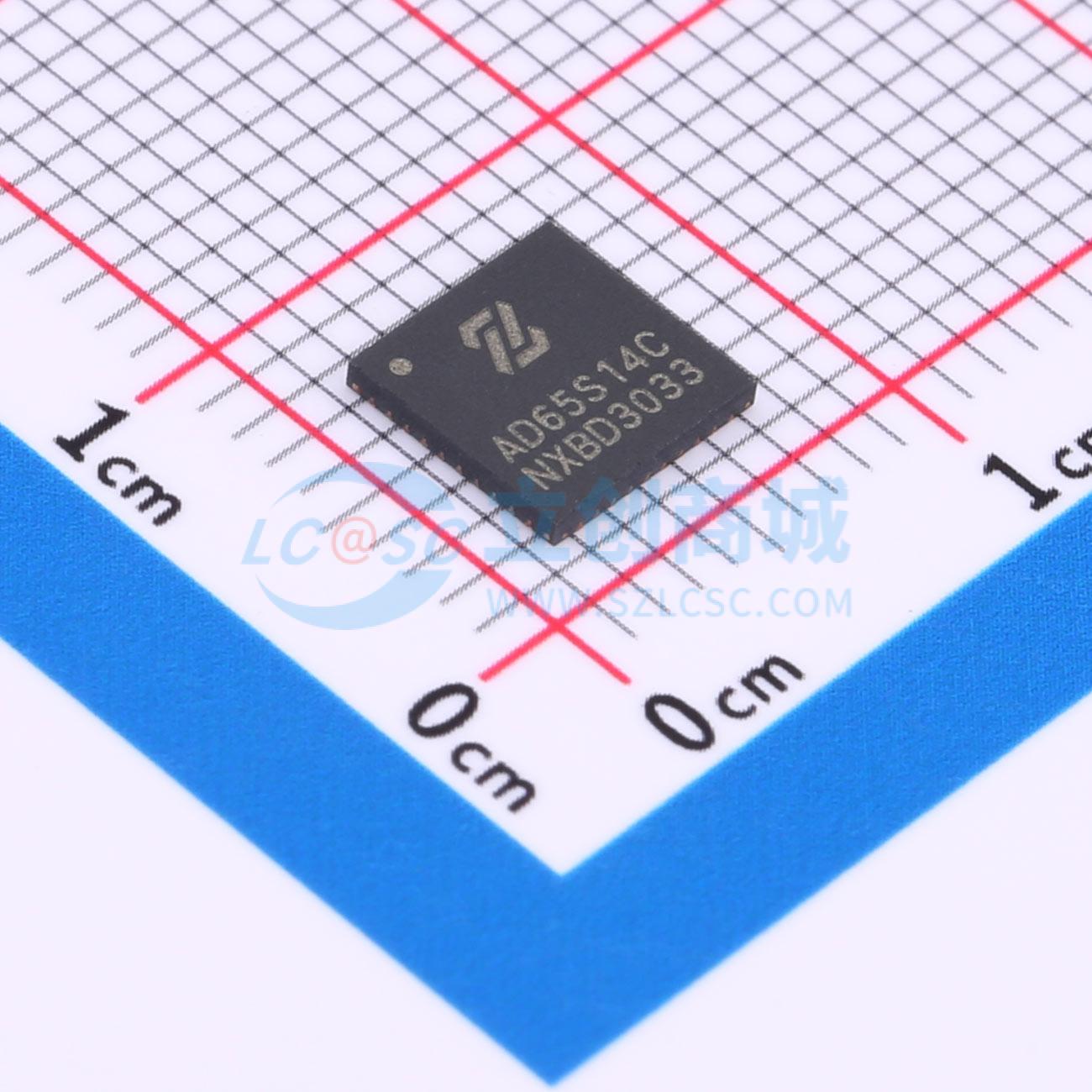

ZGAD65S14C
14位单通道高速模数转换器(ADC)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道14位65Msps的模数转换器(ADC)。设计应用于高频率，宽动态范围信号的数字化。
- 品牌名称
- Zynalog(徴格)
- 商品型号
- ZGAD65S14C
- 商品编号
- C7527749
- 商品封装
- QFN-40(6x6)
- 包装方式
- 托盘
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 14 | |
| 采样率 | 65MHz | |
| 通道数 | 1 | |
| 工作电压 | 1.8V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 71dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | - | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | - | |
| 静态电流 | - | |
| 功能特性 | 软复位 |
商品特性
- 采样率：10Msps ~ 65Msps
- 单电压供电：1.8V
- 输出类型：CMOS
- 输入范围：2.0 Vpp
- 信噪比：71dB
- 无杂散动态范围：92dB
- 全功率带宽：260MHz
- 全速率运行功耗：172 mW
- 单通道采样
- 可选时钟占空比稳定器
- 节能的低功耗模式和休眠模式
- 可配置的 SPI 串行接口（支持 1.8V 至 3.6V 电压）
- 封装：QFN40
- 工作温度范围：-40°C ~ 85°C
应用领域
- 信号链
- 测试测量仪器
- 医疗设备
- 视频设备
- 蜂窝基站
- 激光雷达
