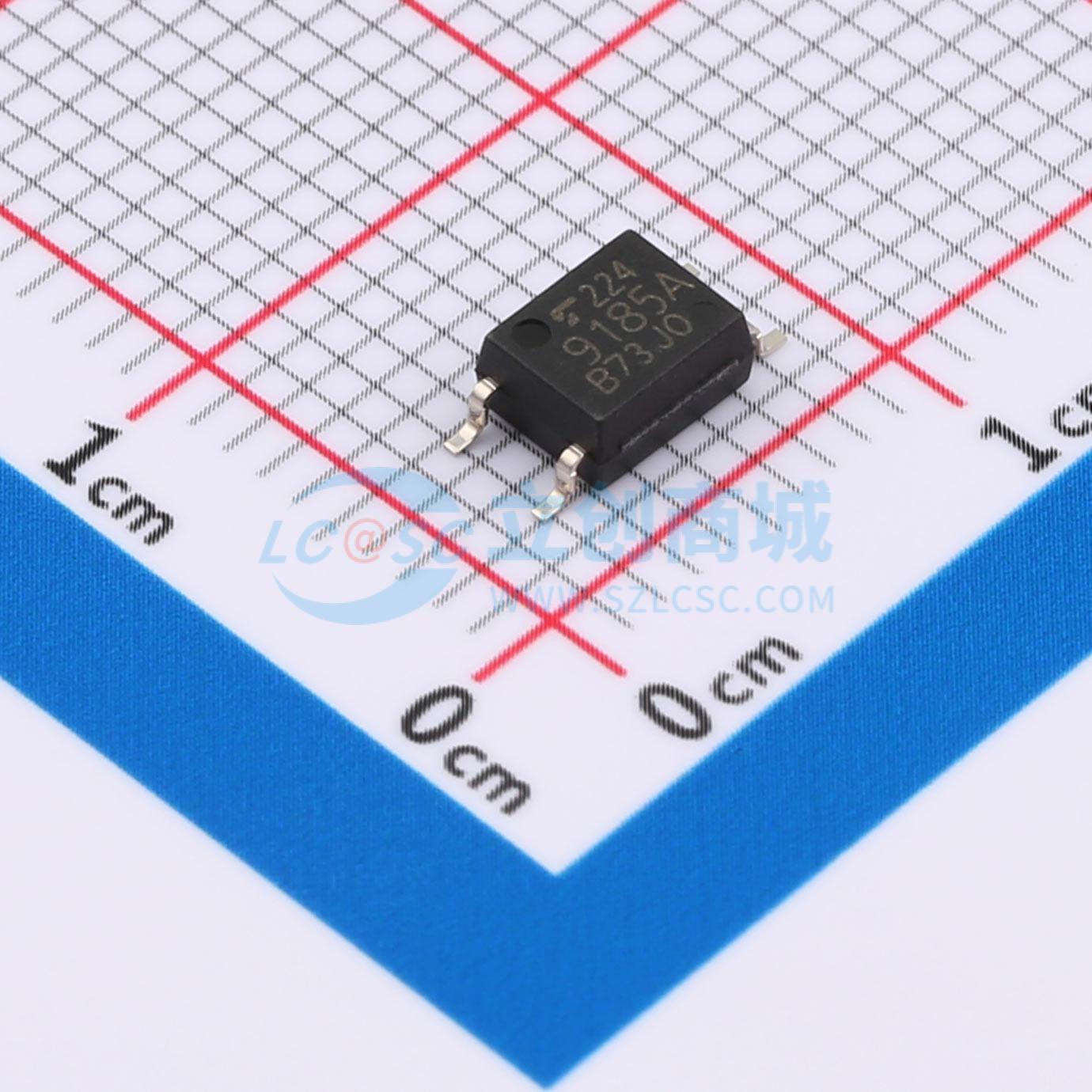

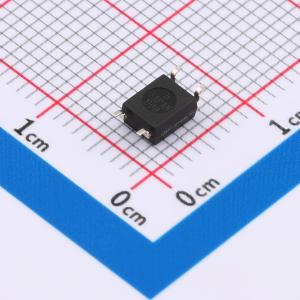

温馨提醒：图片仅供参考，商品以实物为准
TLX9185A(GBTPL,F
TLX9185A(GBTPL,F
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLX9185A(GBTPL,F
- 商品编号
- C7527492
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | - | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | - | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | - | |
| 上升时间(tr) | - | |
| 下降时间 | 5us | |
| 工作温度 | -40℃~+125℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | - | |
| 功能特性 | - |
商品概述
东芝TLX9185A迷你扁平光电耦合器适用于表面贴装组装。TLX9185A由一个与光电晶体管光耦合的红外LED组成。该光电耦合器可用于广泛的应用场景。它是通用速度晶体管输出。
商品特性
- 集电极 - 发射极电压：80 V（最小值）
- 电流传输比：50%（最小值）至600%（最大值）
- GB等级：100%（最小值）至600%（最大值）
- 隔离电压：3750 Vrms（最小值）
- 通过AEC - Q101认证
