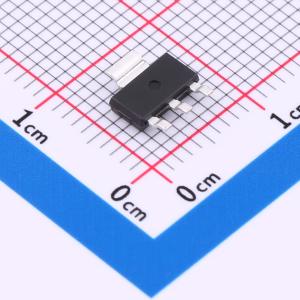

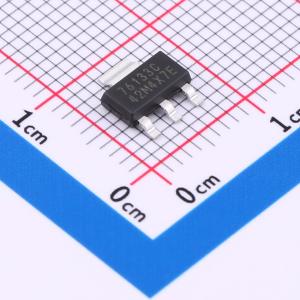

温馨提醒：图片仅供参考，商品以实物为准

TLV76133DCYR

3.3V 1A 16V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLV761是一款线性稳压器，在传统x1117稳压器（TLV1117或LM1117）的基础上改进了功能，具有更严格的输出精度和低静态电流 $(I_{\mathrm{Q}})$ ，可降低待机功耗。TLV761与其他采用SOT-223、TO-252封装且具有固定输出的稳压器引脚对引脚兼容。
品牌名称: TI(德州仪器)
商品型号: TLV76133DCYR
商品编号: C7527500
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.253克(g)

商品参数

商品概述

TLV761是一款18V、1A、固定输出线性稳压器，在传统x1117稳压器（TLV1117或LM1117）的基础上改进了功能，具有更严格的输出精度和低静态电流(IQ)，可降低待机功耗。TLV761输入电压范围为2.5V至18V，提供的输出电压范围为0.8V至13V，可支持各种应用。TLV761的宽带宽PSRR性能通常在1kHz时大于60dB，在1MHz时大于40dB，因此有助于减小上游直流/直流转换器的开关频率，并更大限度地减少后置稳压器滤波。此外，TLV761还具有内部软启动功能，可减少启动期间的浪涌电流，有助于通过尽可能减少输入电容来节省设计空间和成本。TLV761具有折返电流限制，可在高负载电流故障或短路事件期间限制器件的功率耗散。TLV761是一款低静态电流、高PSRR的线性稳压器，可提供最高1A的负载电流。该器件专为对待机和有功功耗要求日益严格的高电流应用设计，集成了折返电流限制、热关断、内部输出下拉和欠压锁定(UVLO)，可提供出色的线路和负载瞬态性能，低噪声且具有优异的PSRR性能，工作环境温度范围为-40℃至+125℃。

商品特性

输入电压范围:2.5V 至 18V（20V 绝对最大额定值）
输出电压范围:0.8V 至 13V（固定值，100mV 阶跃）
输出电流高达 1A
低静态电流IQ:典型值60µA，关断时约 1.5µA
在线路和负载范围内具有 ±1% 的输出精度
高 PSRR:1kHz 频率下为 60dB，1MHz 频率下为 40dB
内部软启动时间典型值 500µs
具备折返电流限制和热保护
与 1µF 的陶瓷输出电容器搭配使用时可保持稳定
工作温度范围:-40℃ 至 +125℃

应用领域

电器
家庭影院和娱乐系统
电机驱动器
HVAC 和楼宇安全系统
智能电表

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	16V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	1.6V@(1A)

	属性	参数值
	静态电流(Iq)	60uA
	噪声	60uVrms
	功能特性	输入欠压保护；内置软启动；短路保护；过流保护；热关断
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1
