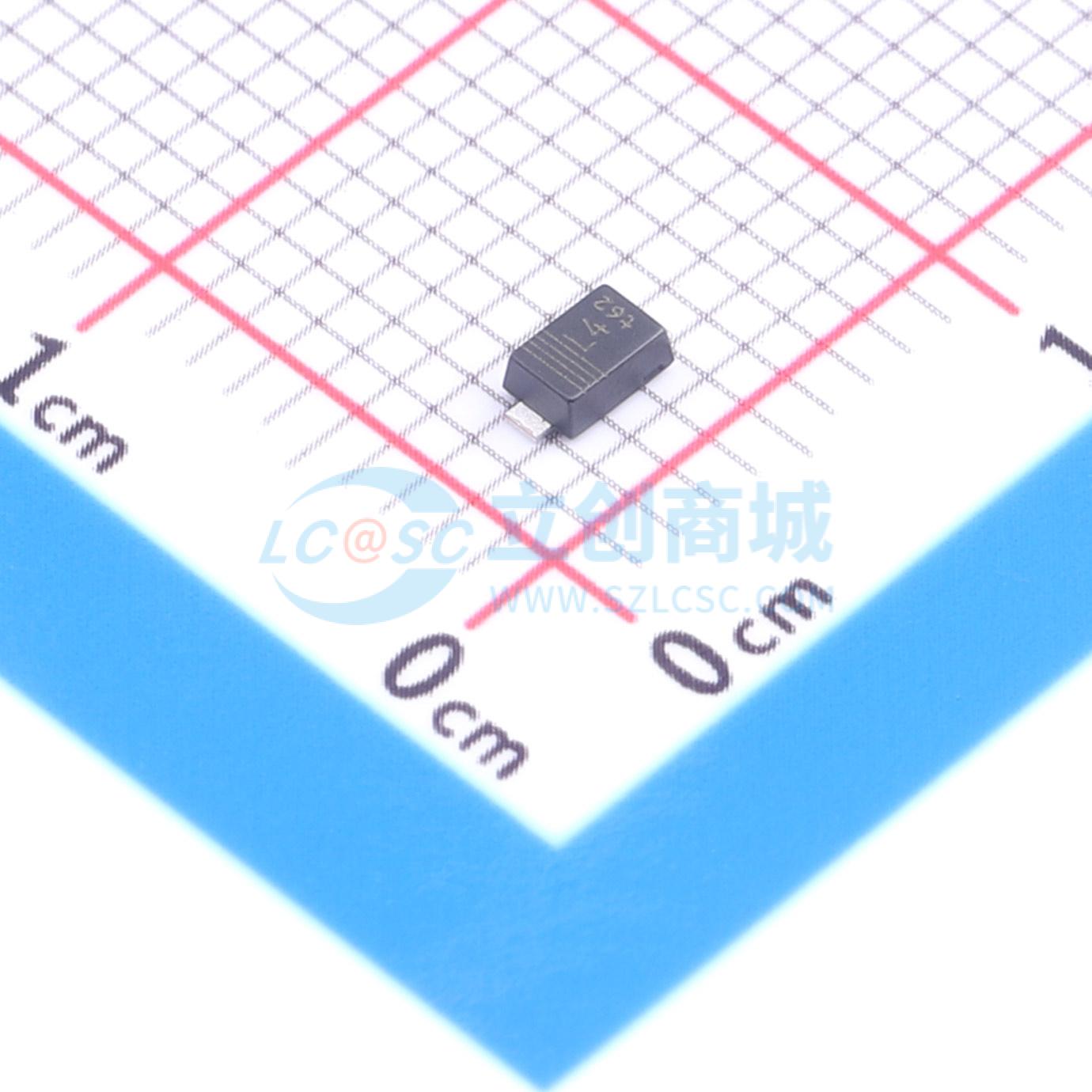

温馨提醒：图片仅供参考，商品以实物为准
PMEG40T20ER-QX
沟槽式高效通用应用肖特基势垒整流器，采用CFP3小扁平引脚SMD塑料封装，低正向电压、低漏电流、高功率能力，适用于回流焊和波峰焊，符合AEC - Q101标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- PMEG40T20ER-QX
- 商品编号
- C7508910
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | - | |
| 钳位电压 | - | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 6uA | |
| 通道数 | - | |
| 工作温度 | - | |
| 防护等级 | - | |
| 类型 | - | |
| Cj-结电容 | 350pF |
商品概述
采用CFP3（SOD123W）小型扁平引脚表面贴装器件（SMD）塑料封装的沟槽式最高效率通用（MEGA）肖特基势垒整流器。
商品特性
- 平均正向电流：IF(AV) ≤ 2 A
- 反向电压：VR ≤ 40 V
- 低正向电压
- 采用沟槽式MEGA肖特基技术，漏电流低
- 采用夹片键合技术，功率容量高
- 小型扁平引脚SMD塑料封装
- 适用于回流焊和波峰焊
- 通过AEC-Q101认证，推荐用于汽车应用
应用领域
- 低电压整流
- 高效DC-DC转换
- 开关模式电源
- 续流应用
- 反极性保护
- 低功耗应用
