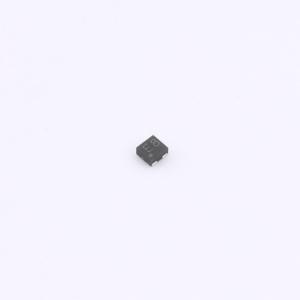

温馨提醒：图片仅供参考，商品以实物为准
PDTC143ZQB-QZ
NPN 50V 100mA
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 100 mA NPN 电阻式晶体管 (RET) 系列，采用超小型 DFN1110D-3 (SOT8015) 无引脚表面贴装器件 (SMD) 塑料封装，侧面可焊。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PDTC143ZQB-QZ
- 商品编号
- C7508630
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.528克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 340mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 100 | |
| 射基极击穿电压(Vebo) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 900mV@5mA,0.3V | |
| 最大输入电压(VI(off)) | 500mV@100uA,5V | |
| 输入电阻 | 4.7kΩ | |
| 电阻比率 | 10 | |
| 工作温度 | -55℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 100mV | |
| 特征频率(fT) | 230MHz | |
| 集电极截止电流(Icbo) | 100nA |
商品概述
采用超小型DFN1110D - 3（SOT8015）无引脚表面贴装器件（SMD）塑料封装且侧边可焊的100 mA带电阻NPN晶体管（RET）系列。
商品特性
- 具备100 mA输出电流能力
- 内置电阻
- 简化电路设计
- 减少元件数量
- 降低贴装成本
- 封装高度低至0.5 mm
- 适用于焊点的自动光学检测（AOI）
- 通过AEC - Q101认证，推荐用于汽车应用
应用领域
- 数字应用
- 数字应用中BC847 - Q系列的低成本替代方案
- 控制IC输入
- 开关负载
