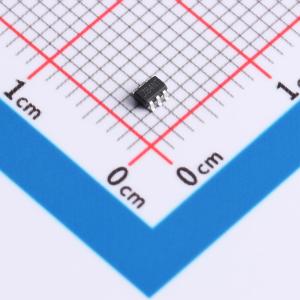

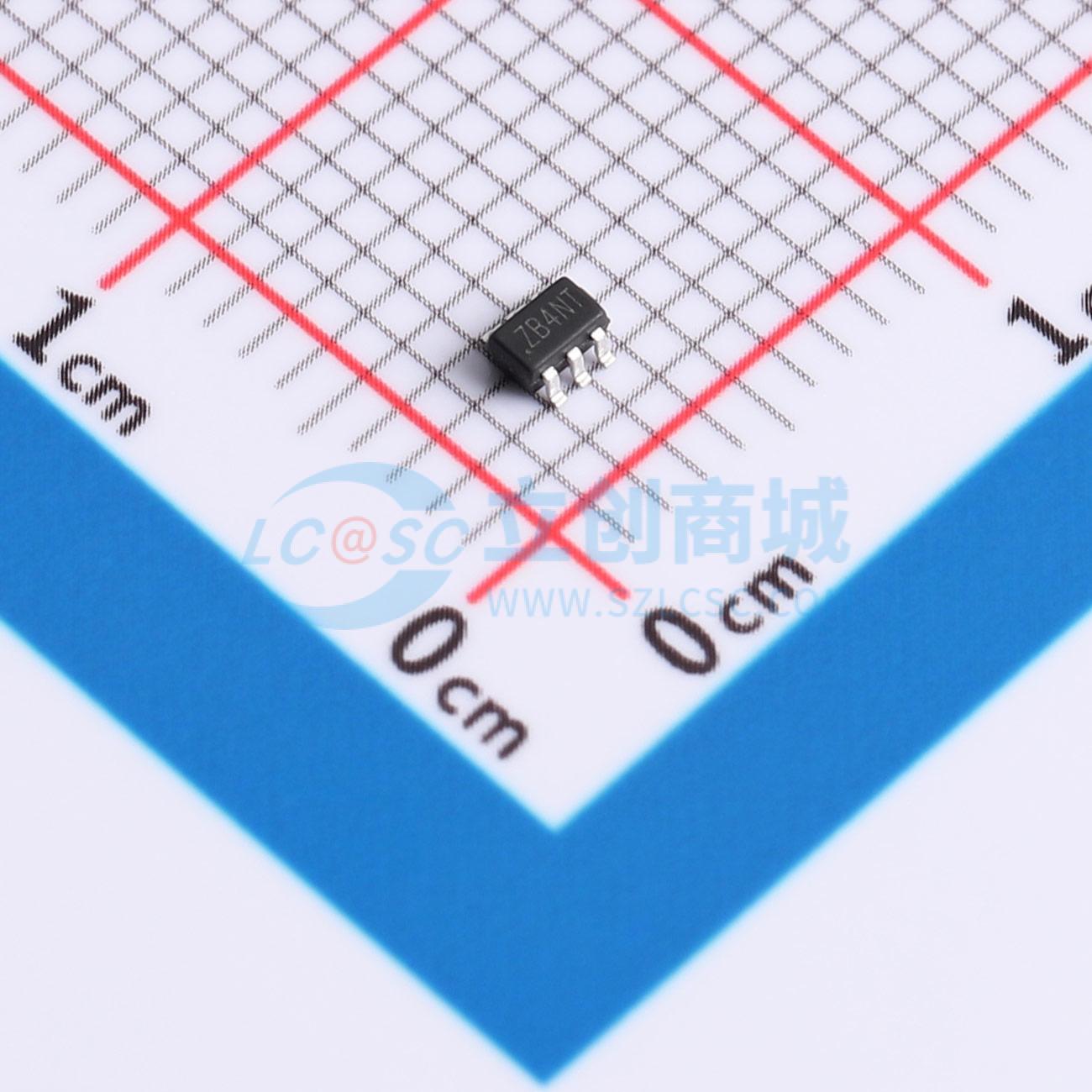

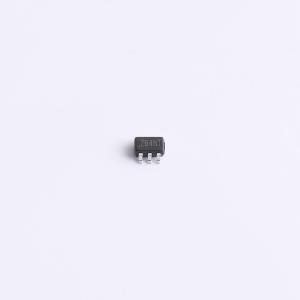

温馨提醒：图片仅供参考，商品以实物为准
ZXCT199A2DW-7
26V零漂移双向高精度电流监测器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电流分流监测器旨在处理极低的检测电压，允许使用低阻值检测电阻来监测大电流。低失调电压和零漂移架构使电流检测时，分流器两端的最大压降可低至10mV满量程。具有50V/V、100V/V和200V/V三种固定电压增益选项。可在-0.1V至26V的共模电压下测量分流器两端的电压，与电源电压无关。这些部件的电源电压为2.7V至26V，最大电源电流为100μA。所有版本的温度范围为-40℃至+125℃，采用SOT363封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXCT199A2DW-7
- 商品编号
- C7507255
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -100mV~26V | |
| 增益 | 100V/V | |
| 带宽 | 30kHz | |
| 输入偏置电流(Ib) | 28uA | |
| 输入失调电压(Vos) | 5uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±26V | |
| 单电源电压 | 2.7V~26V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 65uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 0.02uA | |
| 压摆率(SR) | 0.5V/us | |
| 共模抑制比(CMRR) | 120dB | |
| 噪声密度(eN) | - | |
| 功能特性 | 使能/关断功能；双向检测；输入滤波器；高边检测；低边检测；零漂移/自动稳零 |
商品概述
ZXCT199系列电流分流监测器旨在处理极低的检测电压，允许使用极低阻值的检测电阻来监测大电流。低失调电压和零漂移架构使分流器两端的最大压降低至满量程10mV时仍可进行电流检测。ZXCT199系列有50V/V、100V/V和200V/V三种固定电压增益选项。它可以在-0.1V至26V的共模电压下测量分流器两端的电压，且与电源电压无关。这些器件的电源电压范围为2.7V至26V，最大电源电流为100μA。所有版本的温度范围为-40°C至+125°C，采用SOT363封装。
商品特性
- 电源电压范围：2.7V至26V
- 宽共模范围：-0.1V至26V
- 增益误差（最大过温）：A和B版本：±1.0%；C版本：±0.8%
- 增益选择：ZXCT 199X1：50V/V；ZXCT 199X2：100V/V；ZXCT 199X3：200V/V
- 低失调电压：A版本最大±150μV；B版本最大±100μV；C版本最大±80μV
- 零漂移性能：0.5μV/°C（最大）
- 轨到轨输出能力
- 低静态电流：100μA（最大）
- 封装：6引脚SOT363
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 有符合汽车标准的型号（ZXCT199Q），详情见单独的数据手册
应用领域
- 大电流电源
- 高端/低端电流检测
- 大规模计算
- 计算机机架
- 服务器农场
