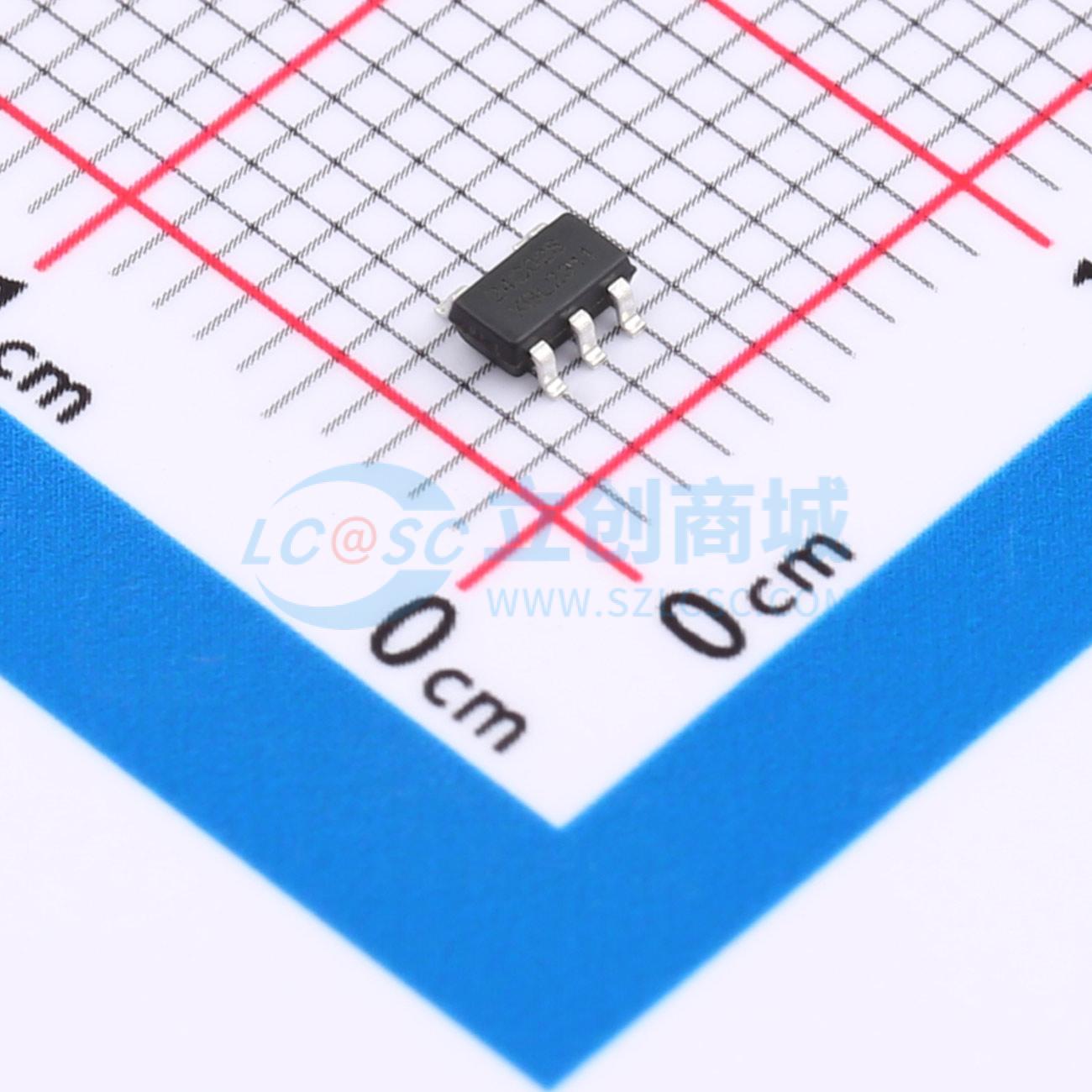

温馨提醒：图片仅供参考，商品以实物为准
AD24C02
低电压低功耗两线串行EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AD24C02是一款低电压、低功耗的两线串行EEPROM，支持1.8V至5.5V的工作电压范围，工业温度范围为-40°C至85°C。该器件具有16字节页写模式，部分页写操作允许，内部组织为256×8（2K）。标准2线双向串行接口，具有噪声保护的施密特触发输入，自定时编程周期（最大5ms），1MHz（2.5-5V）和400kHz（1.8V）兼容，自动擦除前写操作，硬件数据保护的写保护引脚，高可靠性：通常1,000,000次耐久性，100年数据保留时间。标准8引脚DIP/SOP/MSOP/TSSOP/DFN和5引脚SOT-23/TSOT-23无铅封装。
- 商品型号
- AD24C02
- 商品编号
- C7507360
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.042648克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 2Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms |
| 属性 | 参数值 | |
|---|---|---|
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 | |
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD24C02是一款容量为2048位的串行电可擦除可编程只读存储器，通常称为EEPROM。其内部组织为256个8位字。该器件采用专有的先进CMOS工艺制造，适用于低功耗和低电压应用。提供标准的8引脚DIP、SOP、MSOP、TSSOP以及5引脚SOT-23/TSOT-23封装。采用标准的两线串行接口实现所有读写功能。其宽电源电压范围支持广泛的应用。
商品特性
- 低电压和低功耗操作：AD24C02工作电压范围为1.8V至5.5V，工业级温度范围-40°C至85°C。
- 16字节页写模式，允许部分页写操作。
- 内部组织为256×8位。
- 标准的两线双向串行接口。
- 施密特触发器输入，具有滤波功能以抑制噪声。
- 自定时编程周期。
- 兼容1 MHz和400 kHz通信速率。
- 写操作前自动擦除。
- 写保护引脚提供硬件数据保护。
- 高可靠性：典型擦写次数为1,000,000次，数据保存期限为100年。
- 提供标准8引脚和5引脚无铅封装。
应用领域
- 工业控制
- 汽车电子
- 医疗设备
- 消费电子
- 通信设备
