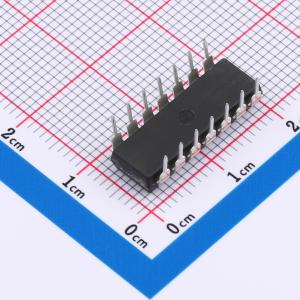

COS2110PBF

600V高端和低端栅极驱动器

描述: 高低边驱动， 10V-20V 电源电压，600V高压， 2.5峰值拉/灌电流
品牌名称: COSINE(科山芯创)
商品型号: COS2110PBF
商品编号: C7501650
商品封装: DIP-14
包装方式: 管装
商品毛重: 1.827431克(g)

商品参数

商品概述

COS2113/COS2110是高压高速功率MOSFET和IGBT驱动器，具有独立的高端和低端参考输出通道。输出驱动器具有高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。传播延迟经过匹配，便于在高频应用中使用。浮动通道可用于驱动高端配置中的N沟道功率MOSFET或IGBT，其工作电压最高可达600V。COS2113/COS2110的逻辑输入与标准CMOS或TTL输出兼容，最低可支持3.3V逻辑。COS2113/COS2110提供绿色宽体SOP16和DIP14封装。

商品特性

高端可在高达+600V的浮动通道下完全正常工作，专为自举操作设计
输出源/灌电流能力为2.5A
共模dV/dt噪声消除电路
栅极驱动电源范围为10V至20V
双通道欠压锁定
与3.3V逻辑兼容
独立逻辑电源范围为3.3V至20V
逻辑地和功率地有±5V偏移，带下拉的CMOS施密特触发输入
逐周期边沿触发关断逻辑
输出与输入同相
双通道传播延迟匹配

应用领域

电机驱动器
全/半桥转换器
双开关正激转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥；半桥
	负载类型	MOSFET；IGBT
	灌电流(IOL)	2.5A
	拉电流(IOH)	2.5A

	属性	参数值
	工作电压	10V~20V
	上升时间(tr)	18ns
	下降时间(tf)	13ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
