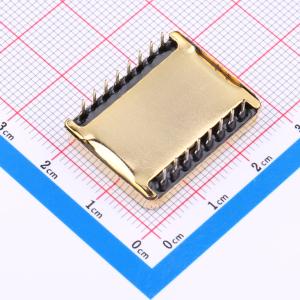

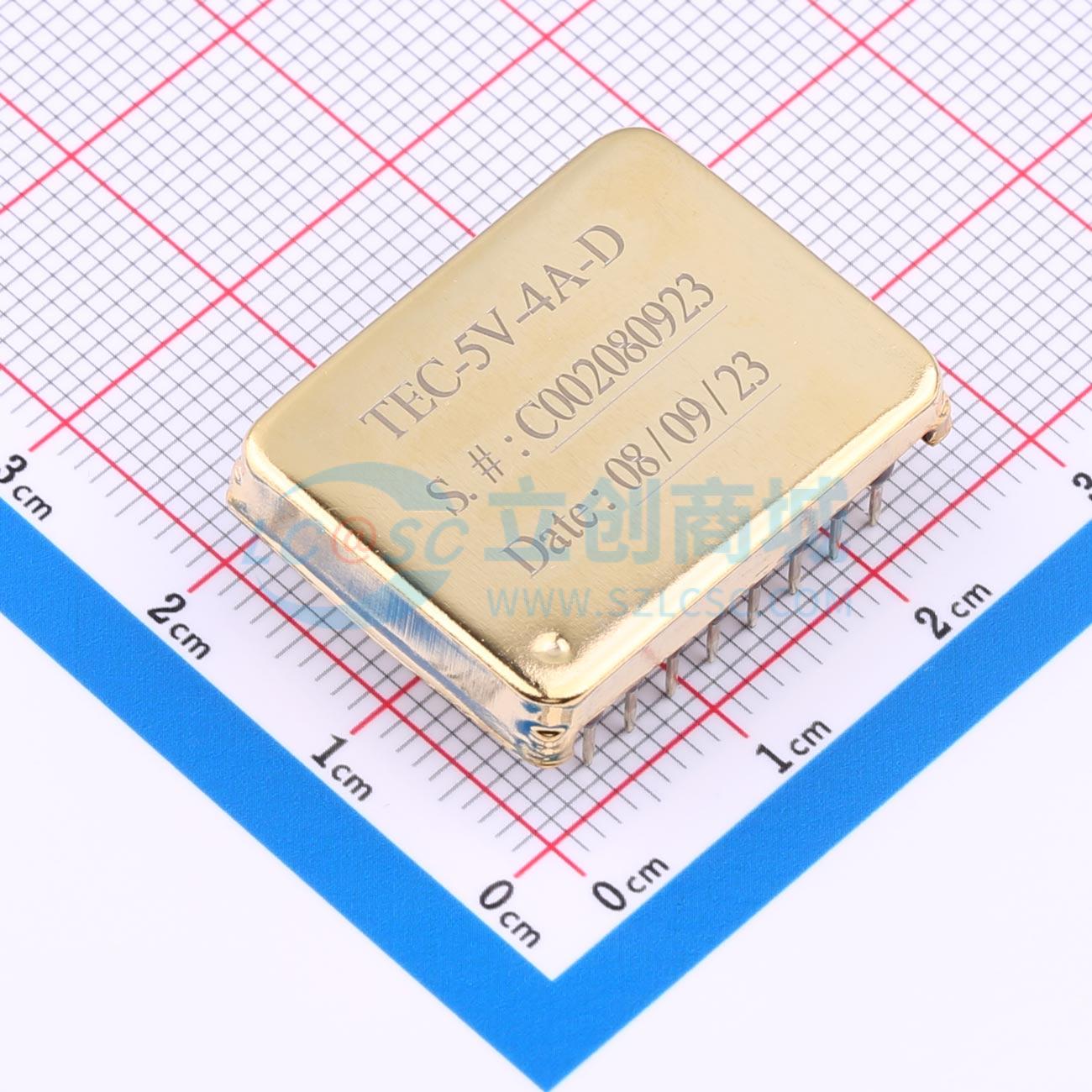

温馨提醒：图片仅供参考，商品以实物为准

TEC5V4A-D

高效TEC温度控制器

描述: TEC5V4A-D是专为驱动TEC（热电制冷器）而设计的一种电子模块。调节物体温度时，它具有高稳定性，高能效，零电磁干扰，体积小巧等特点。
品牌名称: ATI(恒光)
商品型号: TEC5V4A-D
商品编号: C7501670
商品封装: DIP-16
包装方式: 托盘
商品毛重: 6.28克(g)

商品参数

商品概述

TEC5V4A-D是专为驱动TEC（热电制冷器）而设计的电子模块。调节物体温度时，具有高稳定性、高能效、零电磁干扰、体积小巧等特点。该模块为用户提供多个接口，用于设置物体所需的温度范围（即设置点温度范围）、TEC上的最大电压以及补偿网络。补偿网络可补偿高阶热负载，稳定温度控制环路。此控制器提供热敏电阻T-R线性化曲线、温度测量与监控、温度控制环路状态指示、TEC电压监控、上电延迟及关闭等功能。TEC5V4A-D带有高稳定性低噪音的3.0V参考电压，可通过POT（电位计）或DAC（数模转换器）设置目标物体温度。设置温度与测量温度之间的误差相互抵消，使物体温度设定具有高稳定性。同样，ADC（模数转换器）用此电压作为参考，测量误差与参考电压无关，测量结果更准确。TEC5V4A-D封装在六面金属盒中，可屏蔽EMI（电磁干扰），避免控制器和电子元件之间相互干扰。

商品特性

效率高：≥90%
最大输出电流：4A
最大输出电压：±VVPS
监测目标物体实际温度
稳定性高：0.01°C
精度高
可靠性高
零电磁干扰
体积小巧
100%无铅，符合RoHS标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	温控开关
	类型	半导体式
	通道数	1
	动作温度	-
	复位温度	-
	可编程动作温度范围	+15℃~+35℃
	温度迟滞配置	-

	属性	参数值
	动作温度精度	±0.1℃
	工作电压	4.5V~5.5V
	工作电流	4A
	静态电流(Iq)	-
	欠温(冷)检测	-
	电路结构	-
	功能特性	可调温度阈值；故障诊断/状态指示
