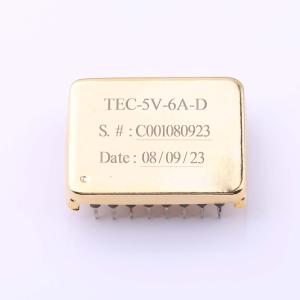

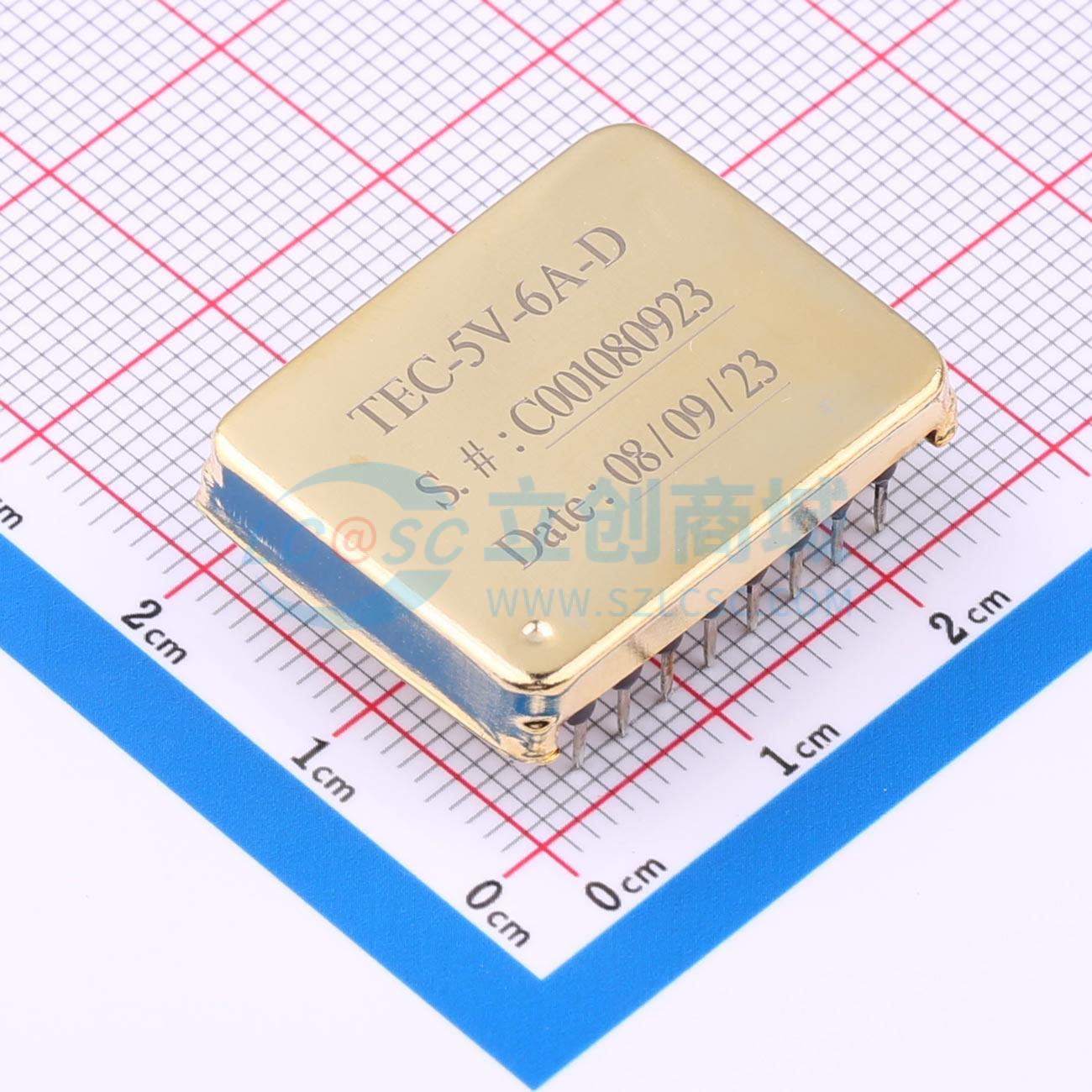

TEC5V6A-D

高效TEC控制器

描述: TEC5V6A-D是专为驱动TEC（热电制冷器）而设计的一种电子模块。调节物体温度时，它具有高稳定性，高能效，零电磁干扰，体积小巧等特点。
品牌名称: ATI(恒光)
商品型号: TEC5V6A-D
商品编号: C7501671
商品封装: DIP-16
包装方式: 托盘
商品毛重: 6.78克(g)

商品参数

商品概述

TEC5V6A-D是专为驱动热电制冷器（TEC）而设计的电子模块。调节物体温度时，具有高稳定性、高能效、零电磁干扰、体积小巧等特点。该模块为用户提供多个接口，用于设置物体所需的温度范围（即设置点温度范围）、TEC上的最大电压以及补偿网络，补偿网络可补偿高阶热负载，稳定温度控制环路。此控制器还提供热敏电阻T-R线性化曲线、温度测量与监控、温度控制环路状态指示、TEC电压监控、上电延迟及关闭等功能。它带有一个高稳定性低噪音的3.0V参考电压，能通过电位计（POT）或数模转换器（DAC）设置目标物体温度，设置温度与测量温度误差相互抵消，使物体温度设定具有高稳定性，模数转换器（ADC）用此电压作参考也能使测量结果更准确。TEC5V6A-D封装在六面金属盒中，可屏蔽电磁干扰（EMI），避免控制器和电子元件相互干扰。

商品特性

效率高：≥90%
最大输出电流：6A
最大输出电压：±V_VPS
监测目标物体实际温度
稳定性高：0.01°C
精度高
可靠性高
零电磁干扰
体积小巧
100%无铅，符合RoHS标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	温控开关
	类型	半导体式
	通道数	1
	动作温度	-
	复位温度	-
	可编程动作温度范围	+15℃~+35℃
	温度迟滞配置	-

	属性	参数值
	动作温度精度	±0.1℃
	工作电压	4.5V~5.5V
	工作电流	6A
	静态电流(Iq)	-
	欠温(冷)检测	-
	电路结构	-
	功能特性	可调温度阈值；故障诊断/状态指示
