温馨提醒：图片仅供参考，商品以实物为准

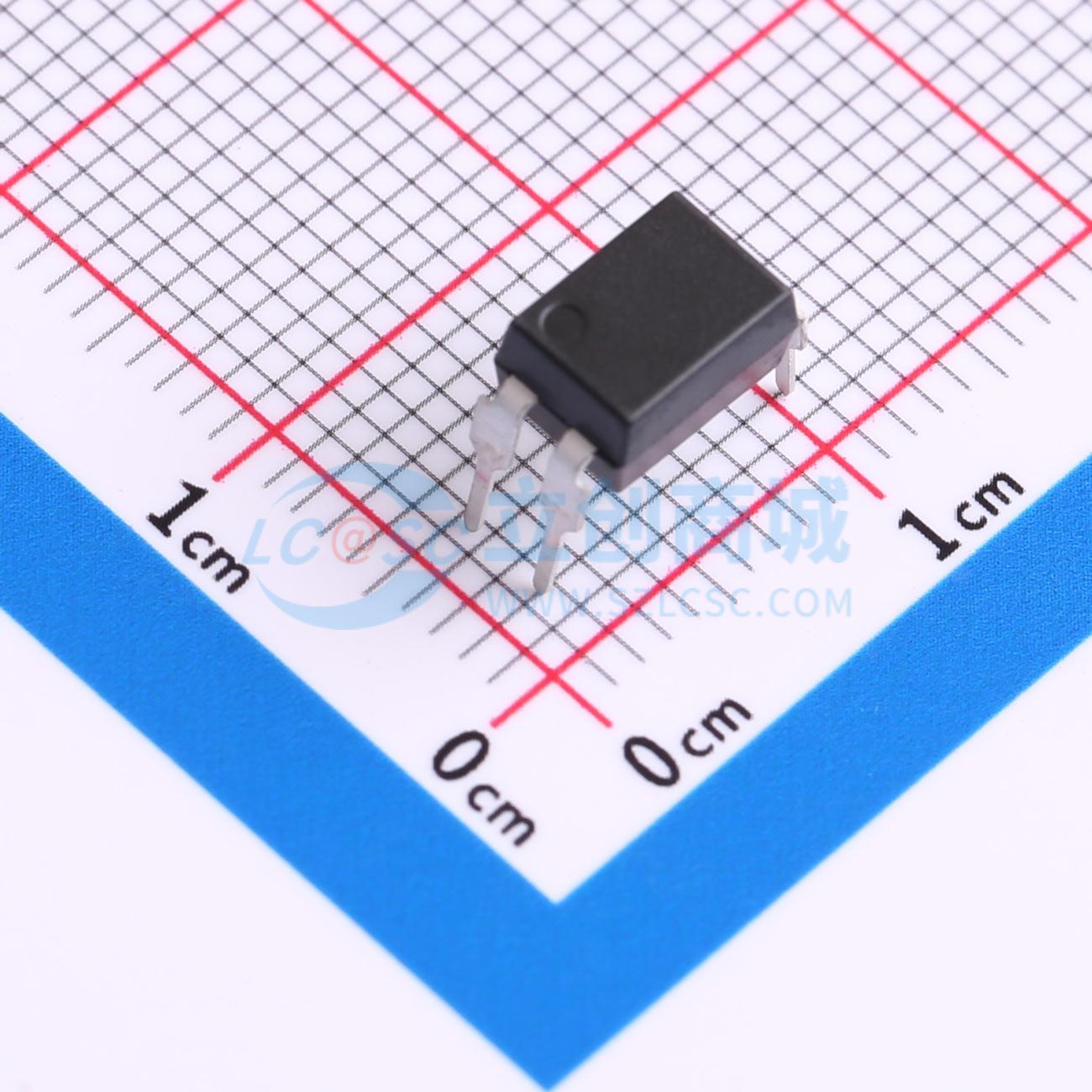

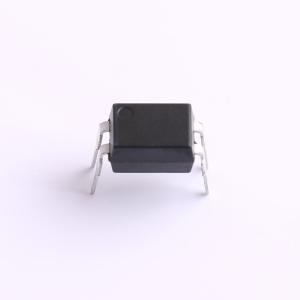

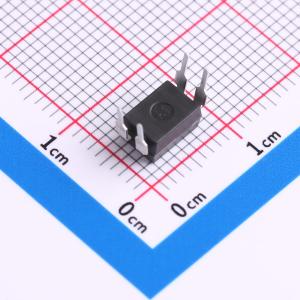

ZSPC-817
817光耦
- 描述
- 产品由一个红外发光二极管和一个光电晶体管组成；光耦器件可实现不同电路之间的电气隔离和信号传输，产品广泛应用于电源设备上，例如手机充电器，家电产品电源供应器等。
- 品牌名称
- Chau Light(洲光源)
- 商品型号
- ZSPC-817
- 商品编号
- C7497254
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 0.4078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 30mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
ZSPC-817是一款DIP-4引脚封装的光电耦合器，产品由一个红外发光二极管和一个光电晶体管组成；该器件可实现不同电路之间的电气隔离和信号传输，产品广泛应用于电源设备上。
商品特性
- 电流转换比为50% ~ 600% (在IF=5mA, VCE=5V条件下)
- 输入与输出间隔离电压高达5,000Vrms
- 爬电距离 >7.62mm
- 最高工作温度可达+110℃
- 集电极-发射极击穿电压BVCEO ≥ 80V
- 产品符合RoHS、REACH及HF等环保法规要求
