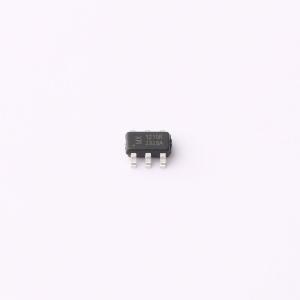

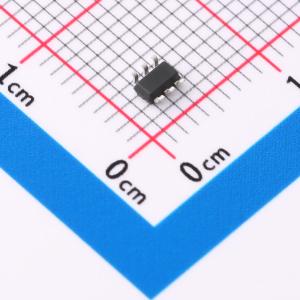

温馨提醒：图片仅供参考，商品以实物为准

MX1210R

10V~48V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: AC/DC电源控制器@@AC/DC电源控制器，原边反馈，65kHz,外置OTP
品牌名称: Wuxi Maxinmicro(无锡明芯微)
商品型号: MX1210R
商品编号: C7497271
商品封装: SOT23-6L
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

	属性	参数值
	晶体管耐压	-
	拓扑结构	反激式
	功能特性	EMI优化(抖频模式)；消除音频噪音；轻载高效模式；前沿消隐；过热保护(OTP)；欠压锁定；欠压保护(UVP)；过流保护(OCP)；斜坡补偿；软启动
	工作温度	-40℃~+85℃
	工作模式	PWM 调制
	输出电压	-
	反馈方式	副边反馈

商品概述

MX1210R 是一款高度集成的电流模式 PWM 控制器，专为高性能、低待机功耗和宽输出电压范围的 PD 适配器解决方案而优化。该电路同样兼容具有宽输出范围的高性价比离线反激式转换器应用。在满载时，控制器工作在固定频率模式。当负载降低时，它进入绿色模式工作，从而在整个负载范围内实现高功率转换效率。MX1210R 提供全面的保护功能，包括逐周期电流限制、过载保护、过温保护和 VDD 过压保护。通过专有的频率抖动技术实现了出色的 EMI 性能。低于 22kHz 的音频能量被最小化，以避免运行时的可闻噪声。MX1210R 采用 SOT23-6 封装。

商品特性

多模式操作：满载时 65kHz 固定频率模式；中载和轻载时绿色模式；轻载和空载时突发模式
带 Iovp 电流检测的自适应环路增益补偿
轻载和空载时极低的工作电流
内部 OCP 补偿，适用于通用线电压输入
扩展突发模式控制，以提高效率和降低待机功耗
上电软启动，降低 MOSFET VDS 应力
内置前沿消隐功能
用于改善 EMI 的频率抖动
无音频噪声运行
全面的保护覆盖：带滞回的 VDD 欠压锁定、带自恢复的逐周期过流保护、外部过温保护、过载保护、VDD 过压保护

应用领域

电池充电器
PD 适配器
宽输出范围适配器
机顶盒电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~48V
	开关频率	60kHz~70kHz
	输出电流	-
	耗散功率(Pd)	590mW
	最大占空比	90%
