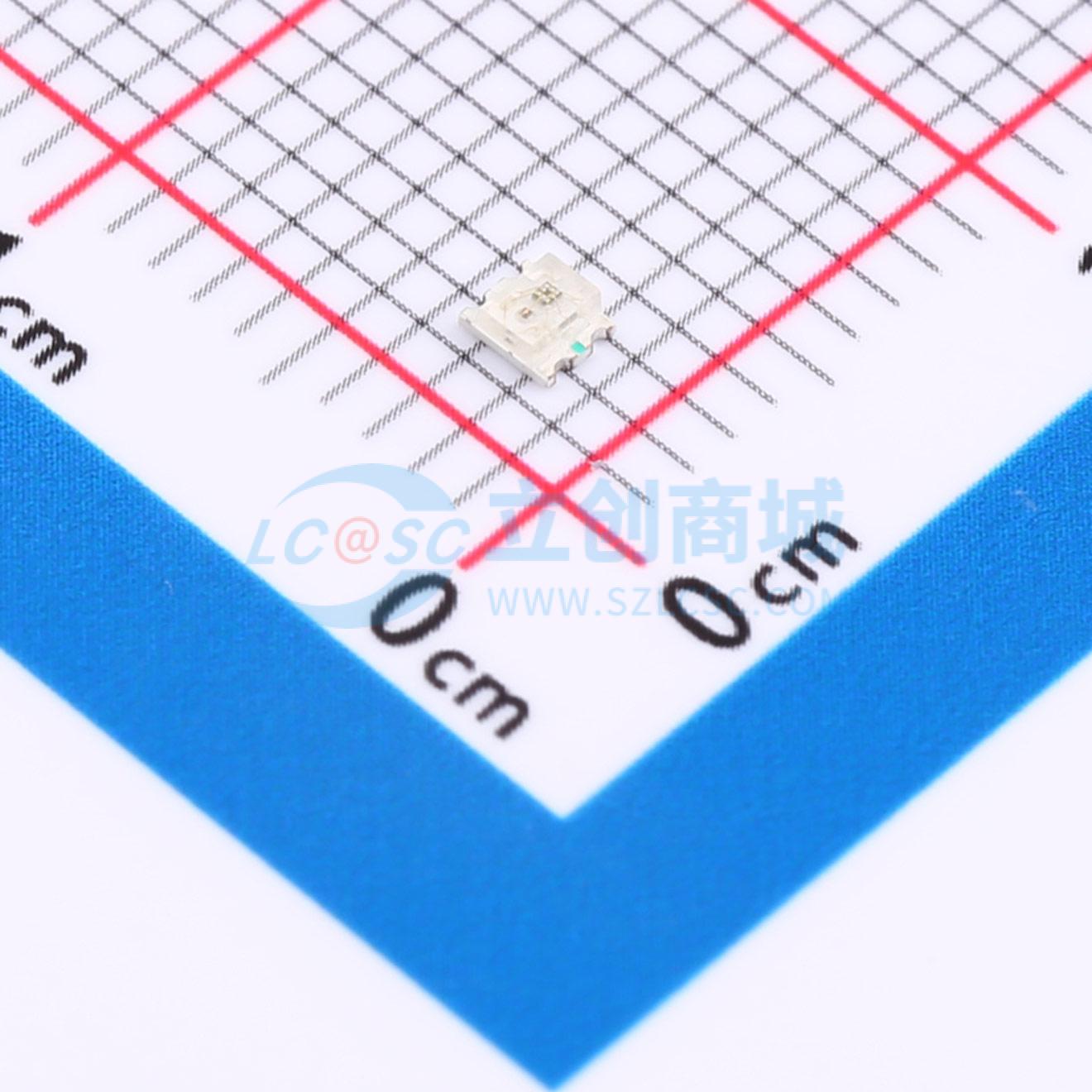

ZSRGB-2017H-08-Z3

ZSRGB-2017H-08-Z3具有高效能、高功耗、宽视角和紧凑的封装外形等特点。这些特点使该封装成为所有照明应用的理想LED。芯片采用单线通讯方式，采用归零码的方式发送信号。芯片在上电复位以后，接收DIN端打来的数据，接收够24bit后，DOUT端口开始转发数据，为下一个芯片提供输入数据。在转发之前，DOUT口一直拉低。此时芯片将不接收新的数据，芯片OUTR、OUTG、OUTB三个PWM输出口根据接收到的24bit数据，发出相应的不同占空比的信号，该信号频率在4kHz。如果DIN端输入信号为RESET信号，芯片将接收到的数据送显示，芯片将在该信号结束后重新接收新的数据，在接收完开始的24bit数据后，通过DOUT口转发数据，芯片在没有接收到RESET码前，OUTR、OUTG、OUTB管脚原输出保持不变，当接收到80μs以上低电平RESET码后，芯片将刚才接收到的24bit PWM数据脉宽输出到OUTR、OUTG、OUTB引脚上。芯片采用自动整形转发技术，使得该芯片的级联个数不受信号传送的限制，仅仅受限刷屏速度要求。例如我们设计一个1024级联，它的刷屏时间为1024×0.4×2=0.8192 ms（芯片的数据延迟时间为0.4μs），不会有任何闪烁的现象。

• 高可靠性、低电压驱动
• RGB全彩光
• RoHS认证

• 常规照明
• 光电开关
• 装饰性照明和娱乐性照明
