温馨提醒：图片仅供参考，商品以实物为准

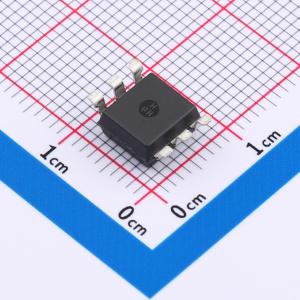

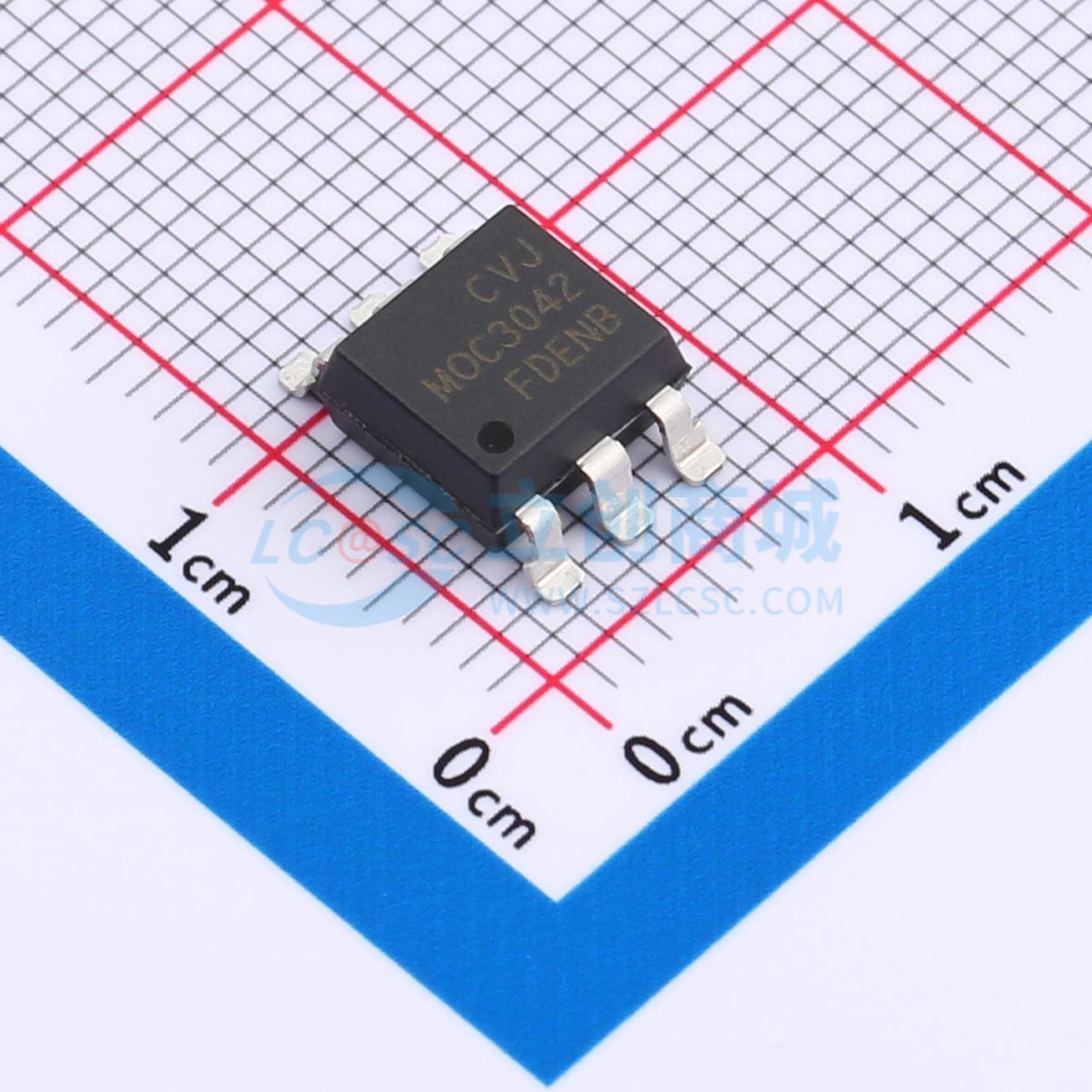

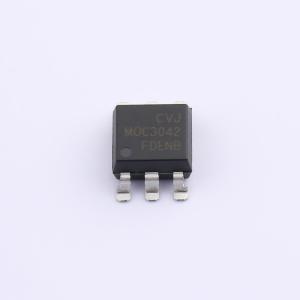

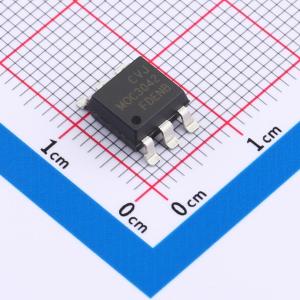

MOC3042S
双向可控硅
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 静态dv/dt：2000V/us 400V过零触发三端双向可控硅开关驱动器输出光电耦合器 MOC303XM和MOC304XM器件包含AlGaAs红外线发光二极管，该二极管光学耦合至单片硅检测器，可执行电压过零
- 品牌名称
- 国芯佳品
- 商品型号
- MOC3042S
- 商品编号
- C7472386
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.6901克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 有 | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 400V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.23V | |
| 正向电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 2000V/us | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 330mW | |
| 工作温度 | -55℃~+110℃ | |
| 端子数 | 6 | |
| 浪涌电流 | 1A | |
| 功能特性 | 过零触发 |
商品概述
MOC303X、MOC304X、MOC306X、MOC308X系列器件是由一个GaAs红外发光二极管和一个单晶硅芯片的过零相位光电双向晶闸管组成的光电耦合器。本产品不用于飞机、汽车、医疗、生命维持或救生等可能导致人身伤害或死亡的设备或装置。
商品特性
- 峰值击穿电压：MOC303X为250V；MOC304X为400V；MOC306X为600V；MOC308X为800V
- 输入与输出间具备高隔离电压（Viso = 5000 Vrms）
- 紧凑双列直插式封装
- 过零触发
- 无铅设计，符合RoHS标准
应用领域
- 电磁阀控制
- 灯光控制
- 静态电源开关
- 交流电机驱动器
- 电磁接触开关
