温馨提醒：图片仅供参考，商品以实物为准

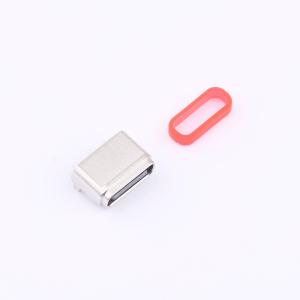

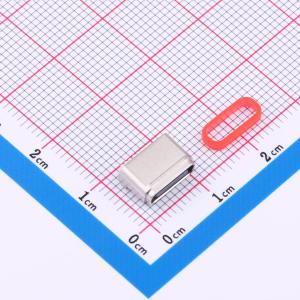

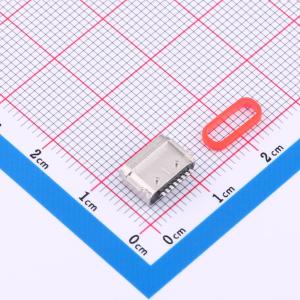

GT-USB-7101A
两件套 Type-C 母 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 防水板上8Pin Type C母座；CH1.65mm；L=6.4mm；带防水圈防水等级IPX5
- 品牌名称
- G-Switch(品赞)
- 商品型号
- GT-USB-7101A
- 商品编号
- C7469647
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.9961克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 协议标准 | USB 2.0 | |
| 公母 | 母 | |
| 安装方式 | 卧贴 | |
| 触点数量 | 8P | |
| 端口数量 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 - 电源 | 5A | |
| 额定电压 | 24V | |
| 插拔寿命 | 1万次 | |
| 中心高度(CH) | 1.65mm | |
| 体长(L) | 6.4mm | |
| 胶芯颜色 | 黑色 | |
| 工作温度 | -40℃~+85℃ |
商品概述
防水结构示意图。防水环厚度为0.7，压缩至0。PCB布局仅供参考，公差±0.05。
商品特性
- 额定电流：vbus上为5A，vconn上为1.25A，其他为0.25A
- 额定电压：24V交流
- 耐受电压：100V交流/分钟
- 接触电阻：最大40mΩ
- 绝缘电阻：最小100MΩ
- 工作温度：-40°C ~ +85°C
- 插拔力：5N ~ 20N
- 拔出力：8N ~ 20N
- 耐用循环次数：1000次
- 防水等级：IP-X5
- 具备工艺能力
- 符合RoHS标准
- 符合欧盟RoHS标准
- 符合无卤标准
