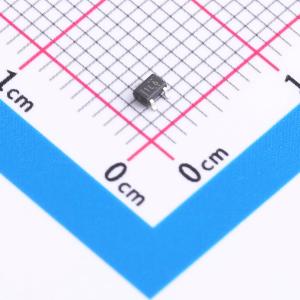

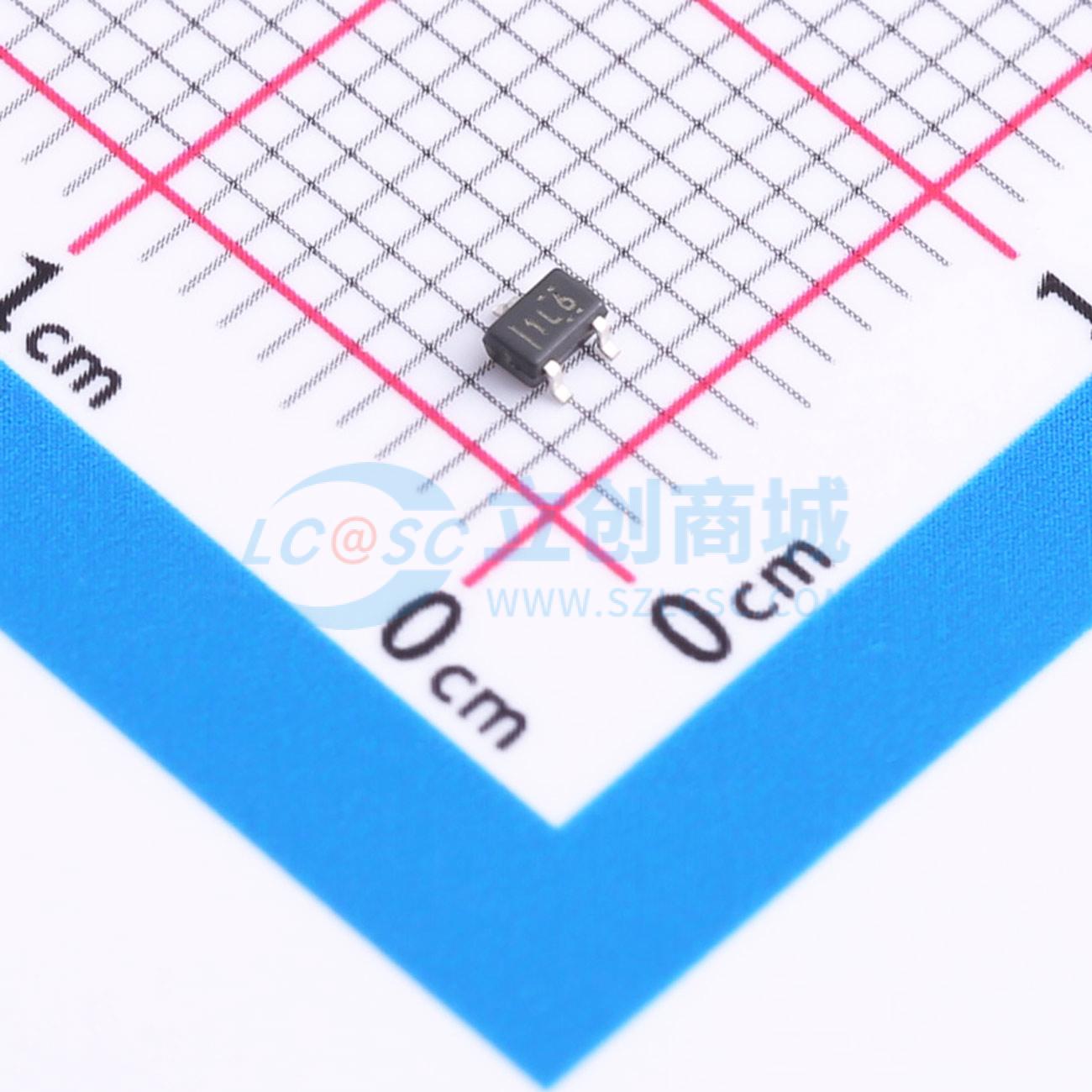

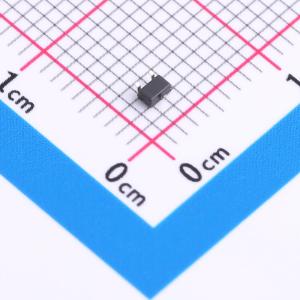

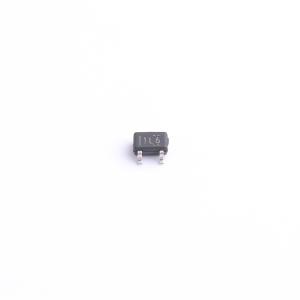

温馨提醒：图片仅供参考，商品以实物为准

ESD2CAN24DCKRQ1

双向 24V 5.7A@8/20us

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ESD2CAN24-Q1 适用于车载网络的汽车类双路 3pF、±24V、±30kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: ESD2CAN24DCKRQ1
商品编号: C7469913
商品封装: SC-70-3
包装方式: 编带
商品毛重: 0.031041克(g)

商品参数

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向工作电压(Vrwm)	24V
	钳位电压	37V
	峰值脉冲电流(Ipp)	5.7A@8/20us
	峰值脉冲功率(Ppp)	210W@8/20us
	击穿电压(VBR)	35.5V

商品概述

ESD2CANxx24-Q1 是适用于车载网络的汽车类24V、2通道ESD保护二极管，是一款用于控制器局域网 (CAN)接口保护的双向 ESD 保护二极管。ESD2CANxx24-Q1 的额定消散接触ESD冲击能力超过了 ISO 10605汽车标准所规定的最高水平（±30kV 接触放电，±30kV 气隙放电）。低动态电阻和低钳位电压支持针对瞬态事件提供系统级保护，这种保护很关键，因为汽车系统对安全应用的稳健性和可靠性要求很高。该器件具有每通道低 IO 电容和引脚排列，以便适合两条汽车 CAN 总线 (CANH 和 CANL)，防止因静电放电 (ESD) 和其他瞬变造成损坏。此外，ESD2CANxx24-Q1 的 3pF (典型值) 或更小线路电容适合 CAN、CANFD、CAN SiC 和支持高达 10Mbps 数据速率的 CAN-XL 应用。ESD2CANxx24-Q1 采用两种引线式封装，以便轻松实现直通式路由。如需了解所有可用封装，请参阅产品说明书末尾的可订购产品附录。

商品特性

IEC 61000-4-2 4级ESD保护，支持±30kV、±25kV或±20kV接触放电和气隙放电
ISO 10605 (330pF, 330Ω) ESD保护，支持±30kV、±25kV或±20kV接触放电和气隙放电
经测试符合 IEC 61000-4-5
24V工作电压
双向ESD保护
2通道器件可通过单个组件实现完整的ESD保护
低钳位电压可保护下游组件
符合AEC-Q101标准
典型I/O电容为3pF、2.5pF或1.7pF
提供SOT-23 (DBZ) 小型、标准、通用封装
提供SOT-323、SC-70 (DCK) 超小、标准、节省空间的通用封装
引线式封装，用于自动光学检测 (AOI)

应用领域

汽车车载网络控制器局域网 (CAN)
汽车车载网络控制器局域网灵活数据速率 (CAN-FD)
汽车车载网络低速容错CAN
汽车车载网络高速CAN
工业控制网络DeviceNet IEC 62026-3
工业控制网络CANopen - CiA 301/302-2 和 EN 50325-4

	属性	参数值
	反向漏电流(Ir)	5nA；50nA
	通道数	双路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2；IEC 61000-4-5
	类型	ESD
	Cj-结电容	3pF
