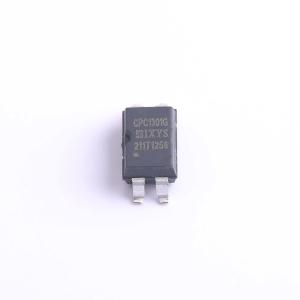

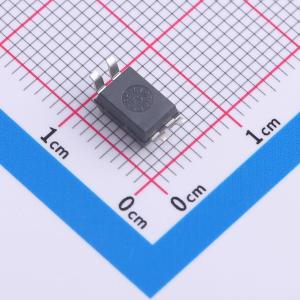

CPC1301GRTR

带高压达林顿输出的光耦合器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CPC1301是一款单向输入光耦合器，具有高压达林顿输出。高效红外LED发出的光激活光耦合的硅NPN光电达林顿输出晶体管。输入LED和输出晶体管由一个5000Vrms的隔离屏障分隔
品牌名称: Littelfuse/IXYS
商品型号: CPC1301GRTR
商品编号: C7469748
商品封装: SMD-4P
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	输出通道数	-
	集射极饱和电压(VCE(sat))	1.2V@100mA,10mA
	上升时间(tr)	40us
	下降时间	2.6us
	工作温度	-40℃~+85℃
	电流传输比(CTR)最小值	1000%
	电流传输比(CTR)最大值/饱和值	8000%

商品概述

CPC1301是一款单向输入光耦合器，具有高压达林顿输出。高效红外LED发出的光会激活光耦合的硅NPN光电达林顿输出晶体管。输入LED和输出晶体管由5000Vrms隔离屏障隔开。仅需1mA的LED电流，即可保证在350V达林顿输出晶体管的集电极处实现1000%至8000%的电流传输比。 CPC1301的低输入电流、高电流传输比、高输出电压能力和大隔离屏障额定值使其非常适用于许多应用，如电信、工业和电源控制。

商品特性

5000Vrms输入/输出隔离
350VP击穿电压
小型4引脚封装
提供表面贴装卷带包装版本

应用领域

电信交换
馈电/振铃电路
摘机开关
调制解调器切换（笔记本电脑、上网本、袖珍型）
环路检测
振铃检测
电流感应

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	-
	输出类型	达林顿晶体管
	正向压降(Vf)	1.2V
	输出电流	100mA
	隔离电压(Vrms)	5kV
	直流反向耐压(Vr)	5V
