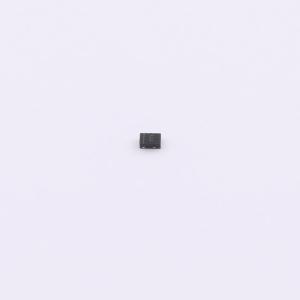

ESDHD15BFX
双向 15V 7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于保护连接到数据和传输线路的电压敏感组件，免受由静电放电（ESD）、电缆放电事件（CDE）和电气快速瞬变（EFT）引起的过电压影响。出色的钳位能力、低泄漏和快速响应时间，使其非常适合在电路板空间有限的设计中用于静电放电保护。
- 品牌名称
- WeEn(瑞能)
- 商品型号
- ESDHD15BFX
- 商品编号
- C7466737
- 包装方式
- 编带
- 商品毛重
- 0.083333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品概述
ESDHDxxBF系列旨在保护连接到数据和传输线路的电压敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于静电放电保护。
商品特性
- 用于接口线路的静电放电和浪涌保护
- IEC 61000 - 4 - 2（静电放电）±30 kV（空气），±30 kV（接触）
- 保护双向输入/输出线路
- 低钳位电压
- 低泄漏电流
- 符合MSL 1级标准
- 无卤且符合RoHS标准
应用领域
- 计算机接口保护
- 微处理器保护
- 串行和并行端口保护
- 控制信号线保护
- 印刷电路板上的电源线保护
- 便携式仪器外设
