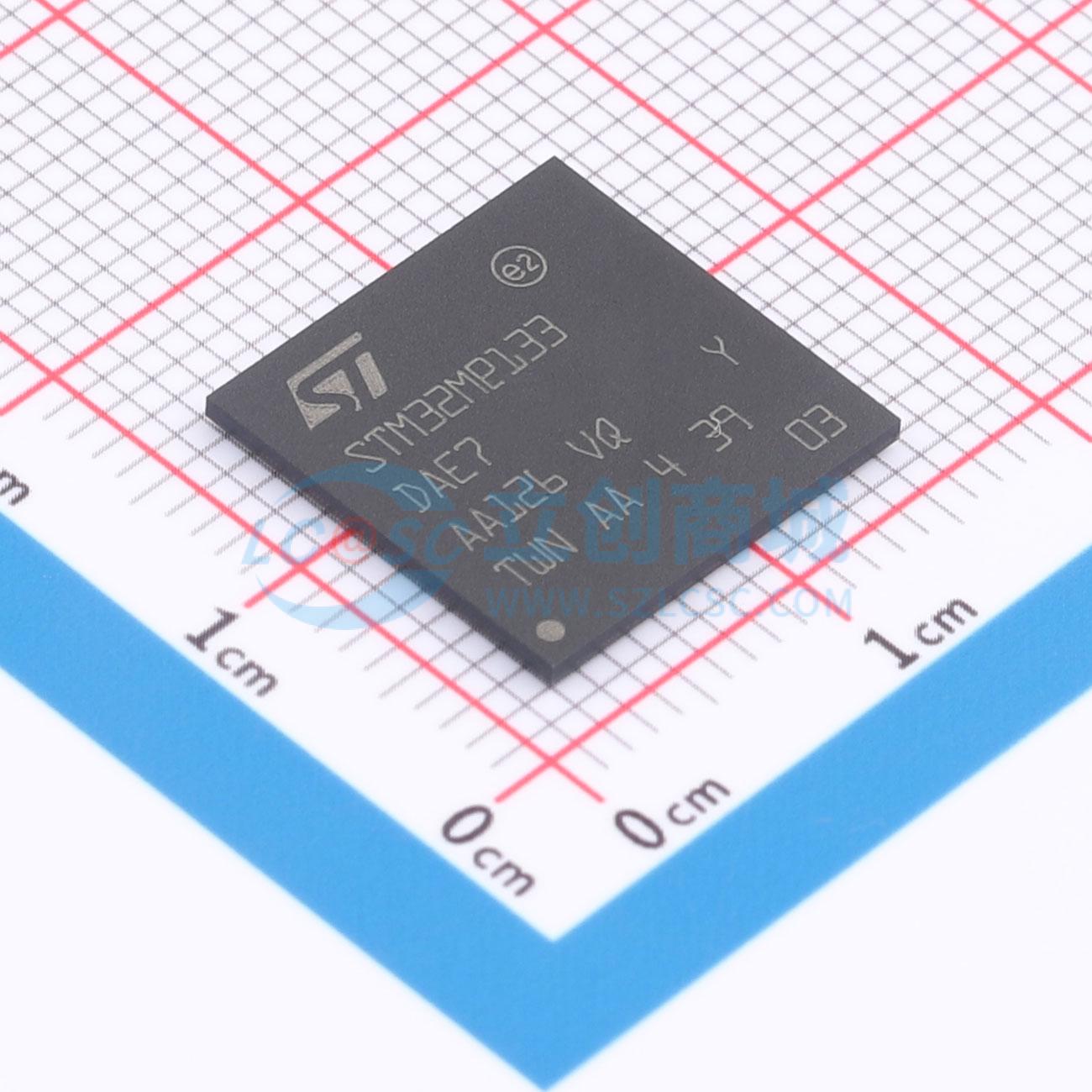

STM32MP133DAE7

该产品是一款基于Arm® Cortex®-A7核心的32位微控制器，集成多种存储器、安全功能、通信外设、模拟外设、定时器及硬件加速模块，支持多种低功耗模式，提供多种封装选项。

• 核心：32位Arm® Cortex®-A7，包含32-Kbyte指令缓存和32-Kbyte数据缓存（L1）、128-Kbyte统一二级缓存，支持Arm NEON™和Arm® TrustZone®
• 存储器：外部DDR内存最大1 Gbyte（支持LPDDR2/LPDDR3-1066 16位、DDR3/DDR3L-1066 16位）；内部SRAM共168 Kbytes（128 Kbytes AXI SYSRAM + 32 Kbytes AHB SRAM + 8 Kbytes备份域SRAM）；双Quad-SPI内存接口；灵活外部内存控制器（最大16位数据总线，支持外部IC和带8位ECC的SLC NAND存储器的并行接口）
• 安全/可靠性：TrustZone®外设，12个篡改引脚（含5个主动篡改引脚）；支持温度、电压、频率和32 kHz监测
• 复位与电源管理：I/O电源1.71 V至3.6 V（5 V耐受I/O）；具备POR、PDR、PVD和BOR功能；片上LDO（USB 1.8 V、1.1 V）；备份调节器（约0.9 V）；内部温度传感器；低功耗模式（睡眠、停止、LPLV-停止、LPLV-停止2和待机）；待机模式下DDR保留；支持PMIC companion芯片控制
• 时钟管理：内部振荡器（64 MHz HSI、4 MHz CSI、32 kHz LSI）；外部振荡器（8-48 MHz HSE、32.768 kHz LSE）；4个带分数模式的PLL
• 通用输入输出：最多135个安全I/O端口（支持中断），最多6个唤醒功能
• 互连矩阵：2个总线矩阵（64位Arm® AMBA® AXI互连，最高266 MHz；32位Arm® AMBA® AHB互连，最高209 MHz）
• DMA控制器：4个DMA控制器，共56个物理通道（1个高速通用主DMA控制器（MDMA）；3个双端口DMA，具备FIFO和请求路由能力，用于优化外设管理）
• 通信外设：最多29个（5个I2C FM+（1 Mbit/s，支持SMBus/PMBus™）；4个UART + 4个USART（12.5 Mbit/s，支持ISO7816接口、LIN、IrDA、SPI）；5个SPI（50 Mbit/s，其中4个通过内部音频PLL或外部时钟支持全双工I2S音频级精度；含2个QUADSPI和4个带USART的SPI）；2个SAI（立体声音频：I2S、PDM、SPDIF Tx）；SPDIF Rx（4个输入）；2个SDMMC（最多8位，支持SD/e•MMC™/SDIO）；2个支持CAN FD协议的CAN控制器；2个USB 2.0高速主机或1个USB 2.0高速主机+1个USB 2.0高速OTG；2个以太网MAC/GMAC（支持IEEE 1588v2硬件，MII/RMII/RGMII））
• 模拟外设：6个（2个ADC，最大12位分辨率，最高5 Msps；1个温度传感器；1个sigma-delta调制器数字滤波器（DFSDM），含4个通道和2个滤波器；内部或外部ADC参考VREF+）
• 定时器与看门狗：最多24个定时器和2个看门狗（2个32位定时器，支持最多4个IC/OC/PWM或脉冲计数器及正交编码器输入；2个16位高级定时器；10个16位通用定时器（含2个无PWM的基本定时器）；5个16位低功耗定时器；安全RTC（亚秒级精度，硬件日历）；4个Cortex®-A7系统定时器（安全、非安全、虚拟、hypervisor）；2个独立看门狗）
• 硬件加速：支持带SCA的ECDSA验证；HASH（SHA-1、SHA-224、SHA-256、SHA-384、SHA-512、SHA-3）、HMAC；1个真随机数生成器（6个三重振荡器）；1个CRC计算单元
• 调试模式：Arm® CoreSight™跟踪与调试（SWD和JTAG接口可作为GPIO使用）；4-Kbyte嵌入式跟踪缓冲器
• 熔丝：3072位（含96位ID，最多1280位可供用户使用）

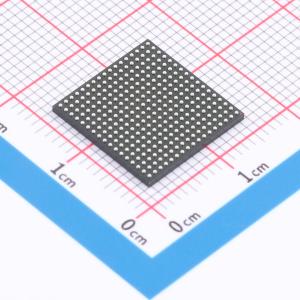

• 封装：LFBGA289（14×14mm，0.8mm引脚间距）；TFBGA289（9×9mm）；TFBGA320（11×11mm，最小0.5mm引脚间距）；所有封装均符合ECOPACK2标准
