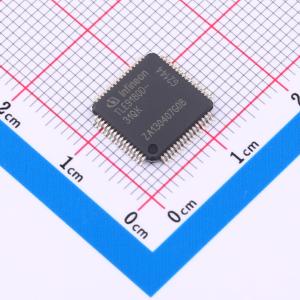

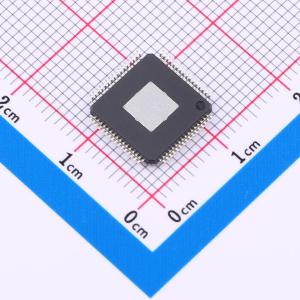

TLE9180D31QKXUMA1

用于低RDSON N沟道FET的高功率三相桥驱动器IC，具备扩展保护和监控功能，兼容3.3V μC和TTL逻辑

品牌名称: Infineon(英飞凌)
商品型号: TLE9180D31QKXUMA1
商品编号: C7466791
商品封装: LQFP-64-EP(10x10)
包装方式: 编带
商品毛重: 0.56克(g)

商品参数

	属性	参数值
	传播延迟 tpLH	-
	传播延迟 tpHL	-
	特性	欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)
	工作温度	-40℃~+150℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	静态电流(Iq)	-
	功能特性	使能关断；交错导通保护；死区时间控制

商品概述

TLE9180D - 31QK是一款先进的栅极驱动IC，专门用于控制6个外部N沟道MOSFET，形成一个逆变器，适用于汽车领域的高电流三相电机驱动应用。先进的高压技术使TLE9180D - 31QK能够支持12V、24V和48V电池电压的单电池和混合电池系统应用，即使在恶劣的汽车环境中，结合高电机电流也能正常工作。因此，桥接、电机和电源相关引脚可以承受高达90V的电压。电机相关引脚甚至可以承受低至 - 15V的负电压瞬变而不会损坏。所有低侧和高侧输出级均基于浮动概念，其驱动能力可以驱动市场上常见的低RDSON MOSFET。在12V应用中，栅极驱动IC能够以高达20kHz的频率驱动6个MOSFET，每个MOSFET的最大总栅极电荷QgTOT = 300nC。集成的SPI接口用于在上电后为应用配置TLE9180D - 31QK。上电成功后，可以通过SPI调整参数，读取监控数据、配置和错误寄存器。数据和地址位的循环冗余校验确保了安全通信和数据完整性。可以使用3个集成的电流检测放大器测量与地相关的桥接电流。电流检测放大器的输出支持5V ADC，并且其坚固的输入可以承受低至 - 10V的负瞬变而不会损坏。增益和零电流电压偏移可以通过SPI进行调整，偏移可以进行校准。近年来，汽车驱动应用中的诊断覆盖范围和冗余性不断提高。因此，TLE9180D - 31QK提供了广泛的诊断功能，如监控电源电压以及系统参数。集成了安全相关监控功能的可测试性。设备监控的故障行为、阈值电压和滤波时间可以通过SPI进行调整。TLE9180D - 31QK采用带有外露焊盘的LQFP64封装。由于其外露焊盘，栅极驱动IC具有出色的热特性。

商品特性

适用于低RDSON N沟道FET的高功率三相桥接驱动器
0...100%占空比，可无限制调节
规定的电源电压范围为5.5V至60V
逻辑操作可低至3V电源电压
电机连接引脚具有 - 15V至90V的高鲁棒性
扩展的保护和监控功能
串行外设接口（SPI），用于监控控制
通过SPI读取监控信息
用于温度检测的外部FET反向二极管测量
具有SPI可配置内容的诊断和故障行为跛行回家功能
3个用于分流信号调理的电流检测放大器
通过引脚ENA和SOFF实现2个关断路径
通过引脚INH实现低静态电流模式
与3.3V微控制器和TTL逻辑兼容
具有SPI可编程电压阈值的相电压反馈
用于相切断电路激活的输出
绿色产品（符合RoHS标准）

应用领域

汽车三相电机驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	6
	灌电流(IOL)	1A
	拉电流(IOH)	1A
	工作电压	5.5V~60V
	上升时间(tr)	-
	下降时间(tf)	-
