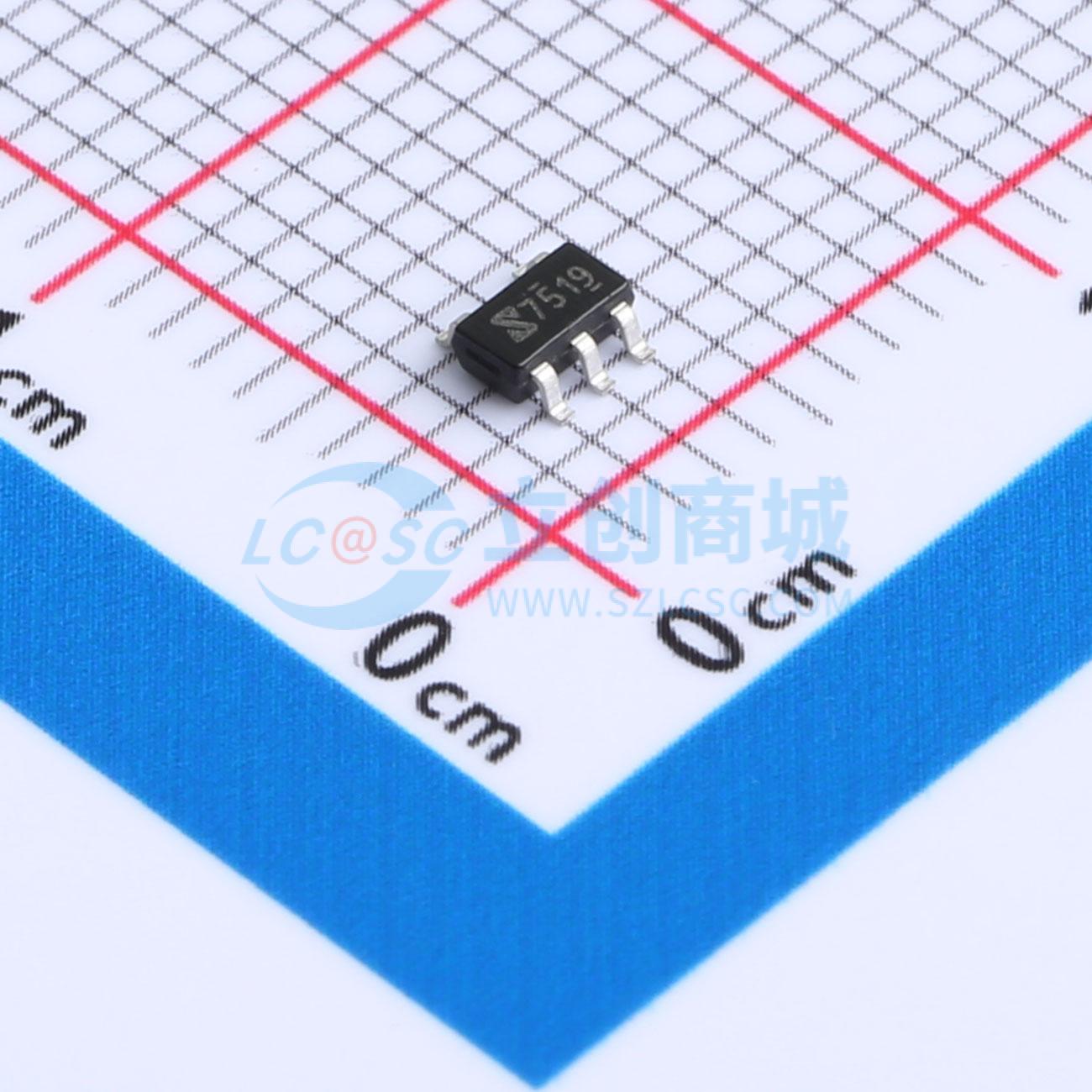

温馨提醒：图片仅供参考，商品以实物为准
UCC27519DBVR-JSM
4A带使能的单通道低侧栅极驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 栅极驱动IC@@驱动配置：低边 负载类型：MOSFET；IGBT 电源电压：4.5V~25V 峰值灌电流：4A 峰值拉电流：4A UCC27519 4A/4A 单通道高速低侧栅极驱动器
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- UCC27519DBVR-JSM
- 商品编号
- C7466357
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET；IGBT | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 5V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 5ns | |
| 下降时间(tf) | 4ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 280uA |
商品概述
UCC27519是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的门锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。UCC27519逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VDD范围、带滞后的欠压锁定和输出电流缓冲级。可以在 -40°C至125°C温度范围内工作。
商品特性
- 输入输出同相位
- 兼容3.3V、5V、15V输入逻辑
- 输入电压范围：-10V~25V
- 输出拉/灌电流能力：4A/4A
- 工作范围：5V~25V
- 高电容负载驱动能力
- 宽温度范围：-40°C~125°C
- 欠压锁定
- 欠压锁定正向阈值4.5V
- 欠压锁定负向阈值4.2V
- 芯片开通/关断延时特性
- Ton/Toff =30ns/30ns
- 符合RoSH标准
- SOT23-5
应用领域
- 交换式电源
- 开关变换器
- 通用栅驱动器
- 驱动MOSFETs和IGBTs
