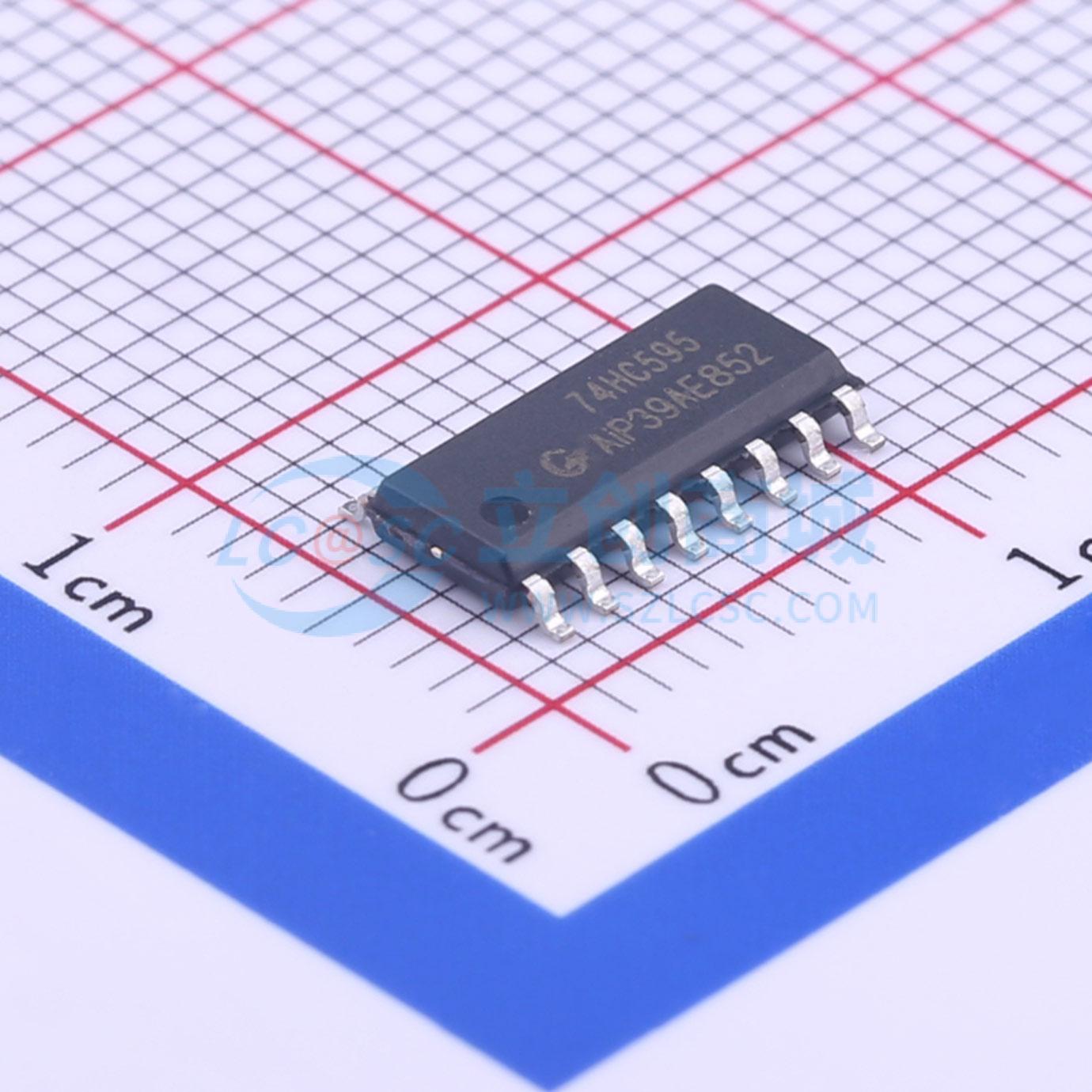

AiP74HC595

产品概述:

   AIP74HC595是一款低噪声、低功耗、高速的COMS移位寄存器，能够驱动15个LS-TTL的负载。

   该器件包含一个8位串行输入，并行输出的移位寄存器及带有三态输出控制的8位D型存储器。移位寄存器和存储器分别由独立的时钟提供信号。移位寄存器内置直接清零，串行输入和用于级联的串行输出功能。时钟的上升沿触发移位寄存器和存储器。如果同一个时钟提供信号，则移位寄存器的状态必须比存储器提前一个脉冲信号。

   AIP74HC系列产品兼容74LS系列产品。器件所有输入管脚对电源和地之间均有二极管保护结构，防止电路被静电损坏。

主要特点:

●  低静态电流：最大80uA（AIP74HC系列）
●  低输入电流：最大1uA
●  带存储功能的8位串行输入，并行输出的移位寄存器
●  工作电压范围宽：2V-6V
●  可级联使用
●  移位寄存器可直接清零
●  移位时钟频率：DC-30MHz
