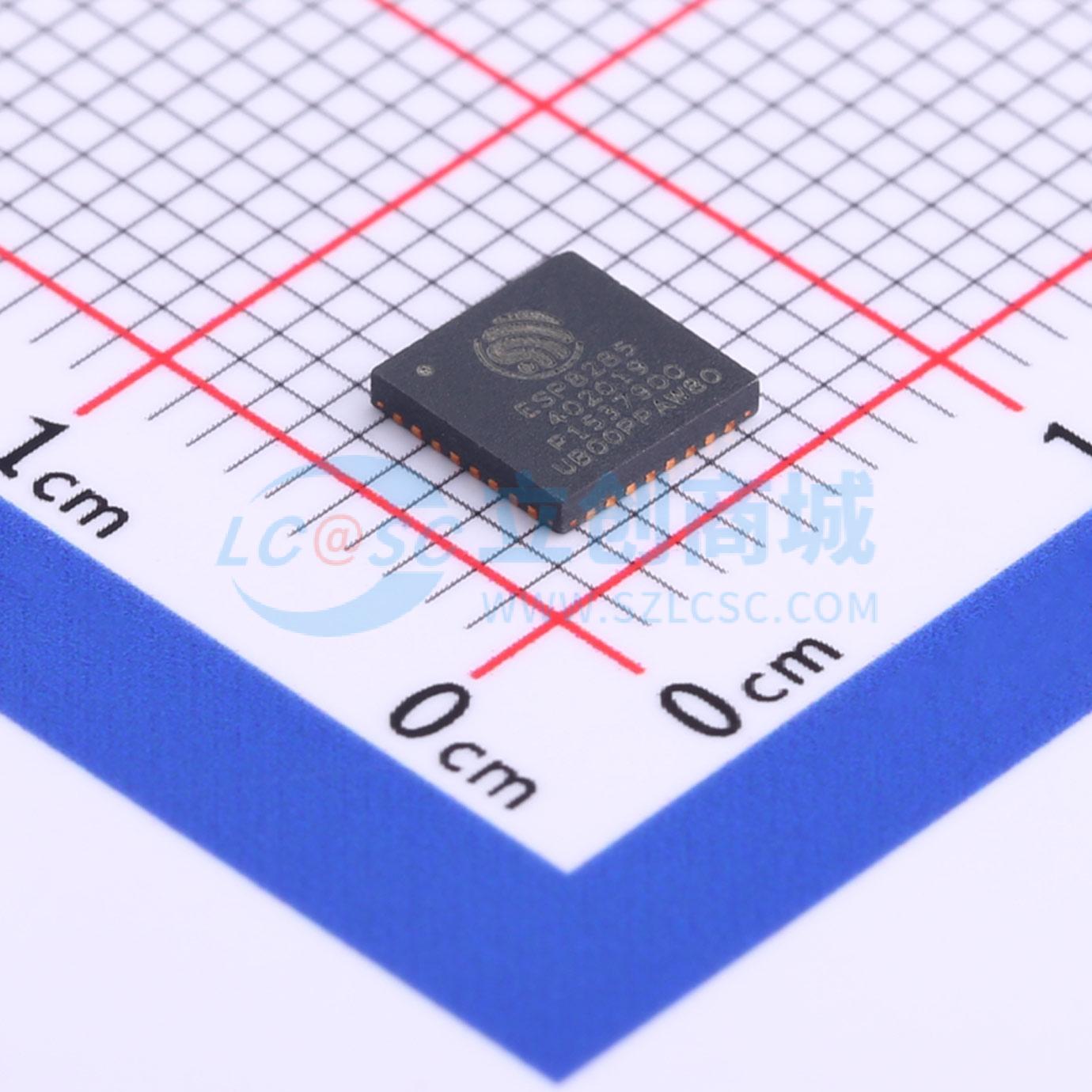

温馨提醒：图片仅供参考，商品以实物为准
ESP8285
ESP8285
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESP8285低功耗Wi-Fi SOC，内置1MB Flash
- 品牌名称
- ESPRESSIF(乐鑫)
- 商品型号
- ESP8285
- 商品编号
- C83901
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
- 网友设计参考
- 智能急速冷暖杯
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.4GHz~2.4835GHz | |
| 接口类型 | ADC；SDIO；PWM；I2C；I2S；SPI；UART | |
| 工作电压 | 3V~3.6V | |
| 应用领域 | WiFi | |
| 输出功率 | 20.5dBm | |
| 数据速率 | 72.2Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 170mA | |
| 灵敏度 | -91dBm | |
| 接收电流 | 56mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+125℃ | |
| 类型 | 收发器 |
商品概述
ESP8285提供了一套高度集成的Wi-Fi系统级芯片解决方案，其低功耗、紧凑设计和高稳定性可以满足用户的需求。拥有完整的且自成体系的Wi-Fi网络功能，既能够作为独立应用程序，也可以作为从机搭载于其他主机MCU运行。当ESP8285托管应用时，能够直接从外接闪存中启动。内置的高速缓冲存储器有利于提高系统性能，并且优化系统存储。此外ESP8285只需通过SPI/SDIO接口或I2C/UART口即可作为Wi-Fi适配器，应用到任何基于微控制器的设计中。集成了天线开关、射频balun、功耗放大器、低噪放大器、过滤器和电源管理模块，这样紧凑的设计仅需极少的外部电路并且将PCB的尺寸降到最小。还集成了增强版的Tensilica's L106钻石系列32位内核处理器，带片上SRAM。可以通过GPIO外接传感器和其他设备。软件开发包（SDK）提供了一些应用的示例代码。乐鑫智能互联平台（ESCP - Espressif Systems'Smart Connectivity Platform）表现出来的领先特征有：睡眠/唤醒模式之间的快速切换以实现节能、配合低功耗操作的自适应无线电偏置、前端信号的处理功能、故障排除和无线电共存机制为消除蜂窝/蓝牙/DDR/LVDS/LCD干扰。
商品特性
- 支持802.11 b/g/n/e/i
- 支持Wi-Fi Direct (P2P)
- P2P发现，P2P群主模式和P2P电源管理
- 基础结构型网络（Infrastructure BSS）工作站（Station）模式/P2P模式／Soft AP模式
- 支持CCMP (CBC - MAC,计数器模式), TKIP (MIC, RC4), WAPI (SMS4), WEP (RC4), CRC的硬件加速器
- WPA/WPA2 PSK和WPS
- 802.11i安全特征：预认证和TSN
- 针对企业级平台的开放接口，例如TLS、PEAP、LEAP、SIM、AKA或者客户自定义接口
- 支持802.11n² (2.4 GHz)
- 支持MIMO 1×1和2×1、STBC、A - MPDU和A - MSDU聚合、0.4us的保护间隔
- WMM节省功耗U - APSD
- 多队列管理，充分利用符合802.11e标准的QoS传输优先
- UMA认证标准
- 802.1h/RFC1042帧封装
- 分散DMA，实现在Zero Copy数据传输操作时的最佳的CPU负载
- 天线分集与选择（软件控制硬件）
- 时钟／电源门控与符合802.11标准的电源管理一起动态地适应当前连接条件，实现最小功耗
- 自适应速率回退算法基于实际信噪比（SNR）和丢包信息来控制最佳传输速率和发射功耗
- MAC上层的自动重传和回复以防止在慢速主机环境中的数据包丢弃
- 无缝漫游支持
- 可配置的包仲裁（PTA）和基于专用的从机处理器的设计为大量蓝牙芯片供应商提供灵活而精确的Wi-Fi和蓝牙共存模式
- 双／单天线和蓝牙共存模式，带有可供选择的同时接收（Wi-Fi/蓝牙）功能
- 内置Tensilica L106，32位微型MCU，具有超低功耗的16位RSIC
- CPU时钟速度为80 MHz，最高可达160 MHz
- 支持实时操作系统（RTOS）
- 目前Wi-Fi协议栈只用了20%的MIPS，其他的都可以用来做应用编程和开发
- 芯片内置了存储控制器，包含ROM和SRAM
- 内置SPI闪存来存储用户程序，存储容量：1 Mbyte，SPI模式：双输出
- 节能模式共有三种：激活模式、睡眠模式和深度睡眠模式
- 在深度睡眠模式下（RTC时钟仍处于工作状态）消耗的电流约为20 μA
- 处于连接状态时消耗的电流少于1.0 mA（DTIM = 3）或0.6 mA（DTIM = 10）
应用领域
- 家用电器
- 家庭自动化
- 智能插座、智能灯
- Mesh网络
- 工业无线控制
- 婴儿监控器IP摄像机
- 传感器网络
- 可穿戴电子产品
- 无线位置感知设备安全ID标签
- 无线定位系统信标
