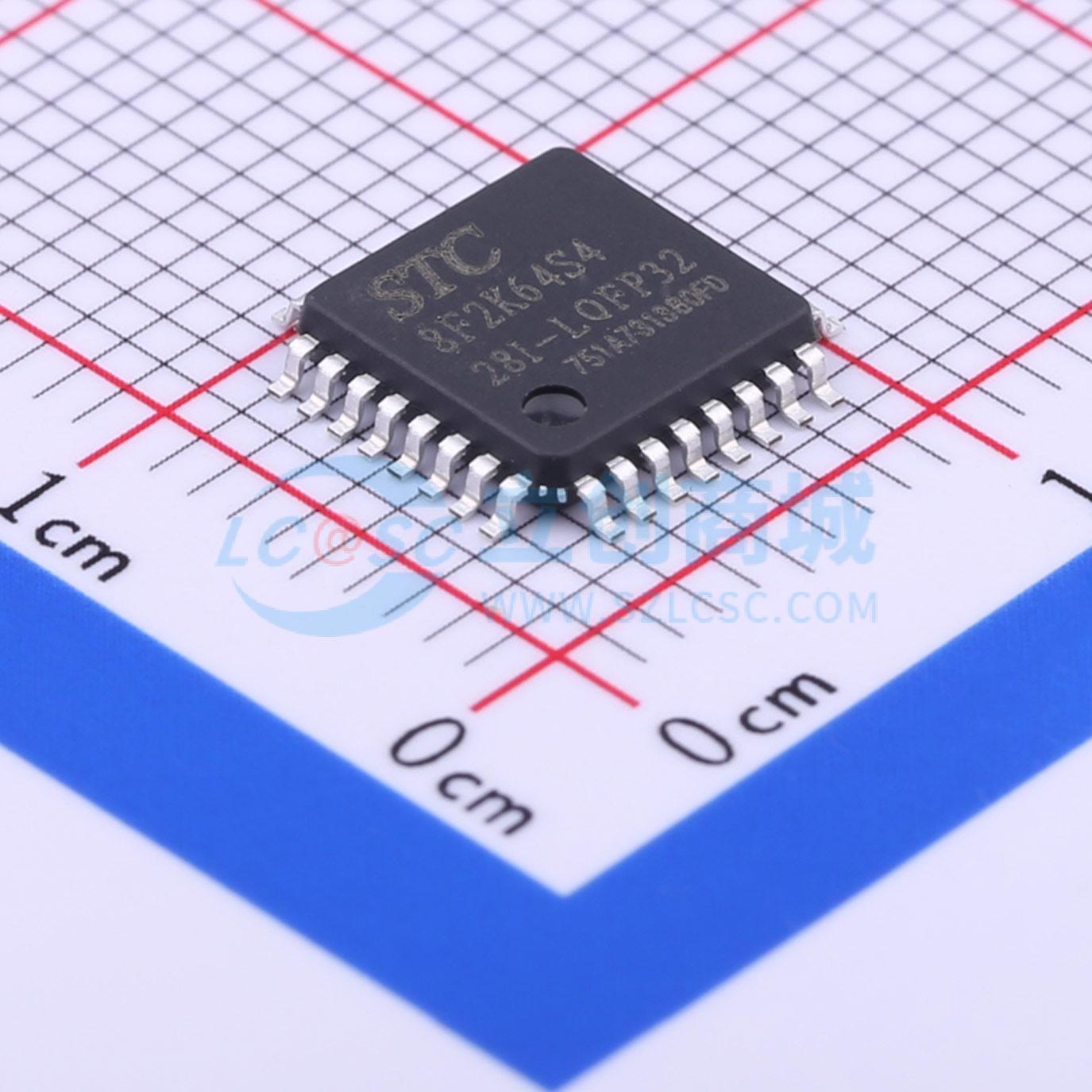

温馨提醒：图片仅供参考，商品以实物为准
STC8F2K64S4-28I-LQFP32
停产 STC8F2K64S4-28I-LQFP32
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- STC8系列单片机是STC生产的新一代单时钟/机器周期（1T）的单片机，采用STC最新的第九代加密技术。
- 品牌名称
- STC
- 商品型号
- STC8F2K64S4-28I-LQFP32
- 商品编号
- C83898
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.782克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51家族 | |
| 程序存储容量 | 64KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| 工作电压 | 2V~5.5V |
商品概述
STC8 系列单片机是单时钟/机器周期(1T)的单片机，是宽电压/高速/高可靠/低功耗/强抗静电/较强强抗干扰的新一代8051 单片机，采用第九代加密技术，无法解密，指令代码完全兼容传统8051，但速度快11.2~13.2倍。 MCU 内部集成高精度R/C 时钟 (±0.3%)， ±1% 温飘 (-40℃~+85℃)，常温下温飘 ±0.6%(-20℃~+65℃)，ISP 编程时5MHz~30MHz 宽范围可设置，可彻底省掉外部昂贵的晶振和外部复位电路(内部已集成高可靠复位电路，ISP 编程时4 级复位门槛电压可选)。 MCU 内部有3 个可选时钟源：内部24MHz 高精度IRC、内部32KHz 的低速IRC、外部4M~33M 晶振或外部时钟信号。用户代码中可自由选择时钟源，时钟源选定后可再经过8-bit 的自由分频后在将时钟信号提供给CPU 和各个外设。 MCU 提供两种低功耗模式：IDLE 模式和STOP 模式。IDLE 模式下，CPU 停止执行指令，但所有的外设仍处于工作状态，此时功耗约为1.5mA （6MHz 工作频率）。STOP 模式即为停电模式或者掉电模式，此时CPU 和全部外设都停止工作，功耗可降低到0.1uA 左右。 MCU 提供了丰富的数字外设（4 个串口、5 个定时器、4 组PCA、8 组增强型PWM 以及I²C、SPI）接口与模拟外设（16 路*12 位ADC、比较器），可满足广大用户的设计需求。 数字功能可使用程序在多个管脚之间进行切换。 STC8 系列单片机内部集成了增强型的双数据指针。通过程序控制，可实现数据指针自动递增或递减功能以及两组数据指针的自动切换功能。
商品特性
- 内核：
- 超快速8051 内核（1T）
- 指令代码完全兼容传统8051
- 22 个中断源，4 级中断优先级
- 支持在线仿真
- 工作电压：2.05~5.5V，内建LDO
- 工作温度：-40℃~85℃
- Flash 存储器：
- 最大64K 字节FLASH 空间，用于存储用户代码
- 支持用户配置EEPROM 大小，512 字节单页擦除，擦写次数可达10 万次以上
- 支持在系统编程方式（ISP）更新应用程序，无需专用编程器
- 支持单芯片仿真，无需专用仿真器，理论断点个数无限制
- SRAM：
- 128 字节内部直接访问RAM（DATA）
- 128 字节内部间接访问RAM（IDATA）
- 8192 字节内部扩展RAM（内部XDATA）
- 外部最大可扩展64K 字节RAM（外部XDATA）
- 时钟控制：
- 内部24MHz 高精度IRC，误差 ±0.3%，±1.0% 温漂（全温度范围， -40℃~85℃）
