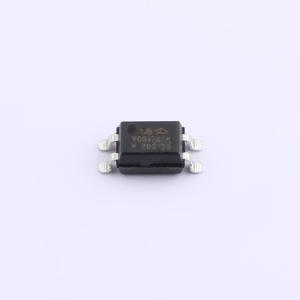

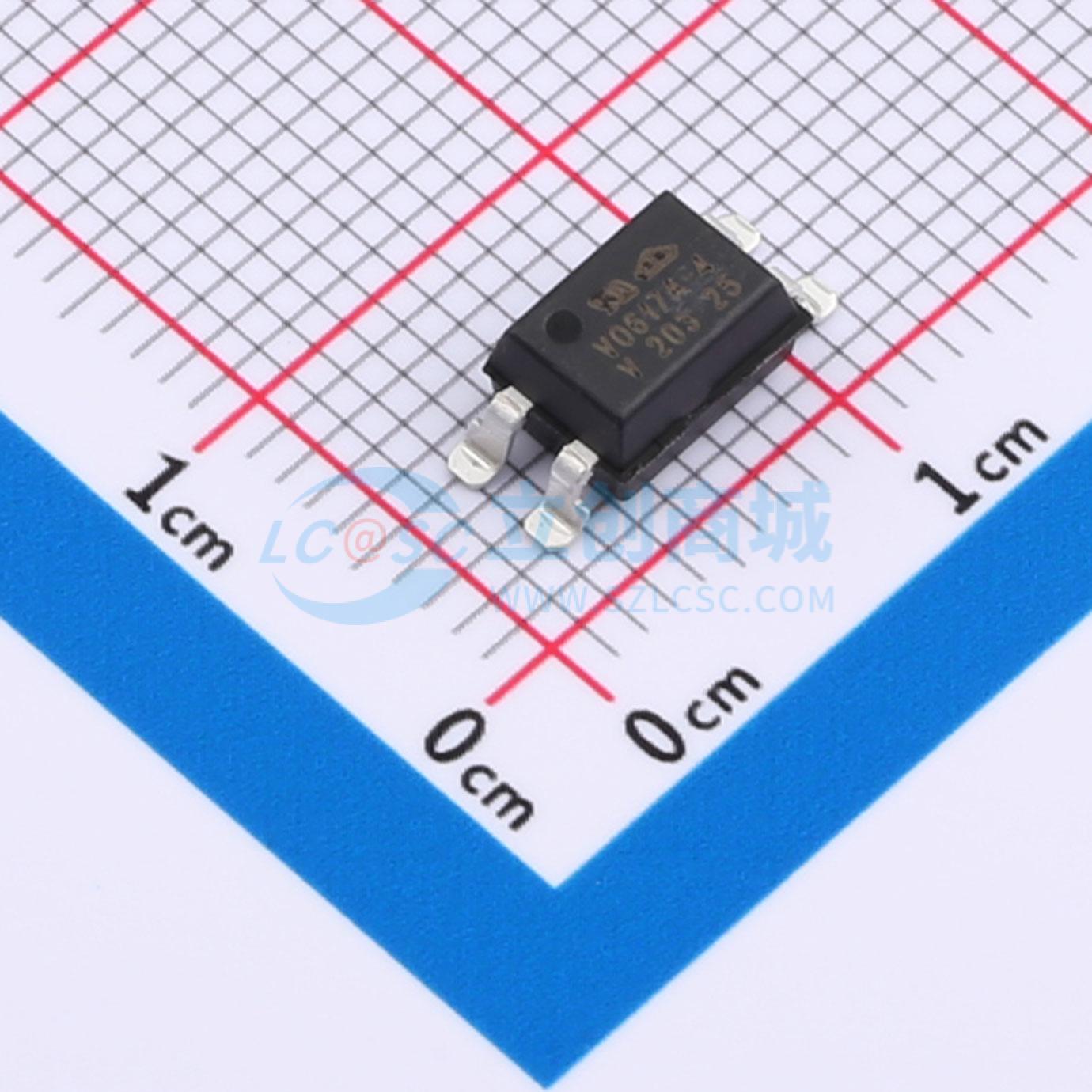

VO617A-4X017T

DC 5.3kV

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 额定温度为110°C的VO617A具有高电流传输比、低耦合电容和高隔离电压的特点。这些耦合器采用了砷化镓（GaAs）红外发光二极管，该二极管与硅平面光电晶体管检测器进行光耦合，并封装在塑料DIP 4封装中。这些耦合器件用于在两个电气隔离的电路之间进行信号传输
品牌名称: VISHAY(威世)
商品型号: VO617A-4X017T
商品编号: C7464874
商品封装: SMD-4P
包装方式: 编带
商品毛重: 0.354克(g)

商品参数

	属性	参数值
	输出通道数	1
	集射极饱和电压(VCE(sat))	250mV@5mA,5mA
	上升时间(tr)	4.6us
	下降时间	15us
	工作温度	-55℃~+110℃
	电流传输比(CTR)最小值	160%
	电流传输比(CTR)最大值/饱和值	320%
	正向电流(If)	60mA

商品概述

额定温度为110℃的VO617A具有高电流传输比、低耦合电容和高隔离电压的特点。这些耦合器采用了砷化镓红外发光二极管，该二极管与硅平面光电晶体管检测器进行光耦合，并封装在塑料DIP - 4封装中。这些耦合器件用于两个电气隔离电路之间的信号传输。耦合器可端部堆叠，间距为2.54 mm。选择选项6和选项8时，爬电距离和电气间隙距离大于8.0 mm。此版本符合IEC 60950（DIN VDE 0805）标准，可实现高达400 VRMS或直流工作电压的加强绝缘。

商品特性

工作温度范围为 -55℃至 +110℃
电流传输比（CTR）随正向电流变化具有良好的线性度
隔离电压为5300 VRMS
集电极 - 发射极电压高，VCEO = 80 V
低饱和电压
符合RoHS标准
无卤
开关时间短
电流传输比（CTR）衰减小
低耦合电容
环保型
可端部堆叠，间距为0.100英寸（2.54 mm）
高共模干扰抗扰度

应用领域

交流适配器
开关电源（SMPS）
可编程逻辑控制器（PLC）
工厂自动化

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.35V
	输出电流	50mA
	隔离电压(Vrms)	5.3kV
	直流反向耐压(Vr)	6V
	负载电压	80V
