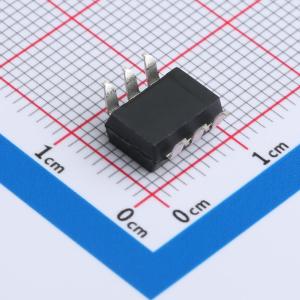

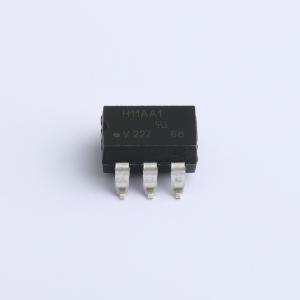

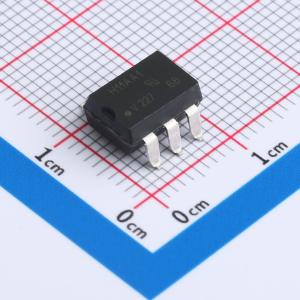

温馨提醒：图片仅供参考，商品以实物为准
H11AA1-X007T
光电耦合器，光电晶体管输出，带基极连接的交流输入
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- H11AA1是一款双向输入光耦合隔离器，由两个反向并联的砷化镓红外LED与一个硅NPN光电晶体管耦合而成，采用6引脚DIP封装。H11AA1的最小电流传输比（CTR）为20%，CTR对称性为1:3，专为需要检测或监控交流信号的应用而设计。
- 品牌名称
- VISHAY(威世)
- 商品型号
- H11AA1-X007T
- 商品编号
- C7466036
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 4.42kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 30V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@0.5mA,10mA | |
| 上升时间(tr) | - | |
| 下降时间 | - | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 60mA |
商品概述
H11AA1是一款双向输入光耦合隔离器，由两个反向并联的砷化镓红外LED与一个硅NPN光电晶体管耦合而成，采用6引脚DIP封装。H11AA1的最小电流传输比（CTR）为20%，CTR对称性为1:3，专为需要检测或监控交流信号的应用而设计。
商品特性
- 交流或极性不敏感输入
- 内置反极性输入保护
- 输入/输出与集成电路兼容
- 行业标准DIP封装
- 隔离测试电压：5300 VRMS
应用领域
- 电话线检测
- 交流线路电机
- 可编程逻辑控制器（PLC）
- 仪器仪表
