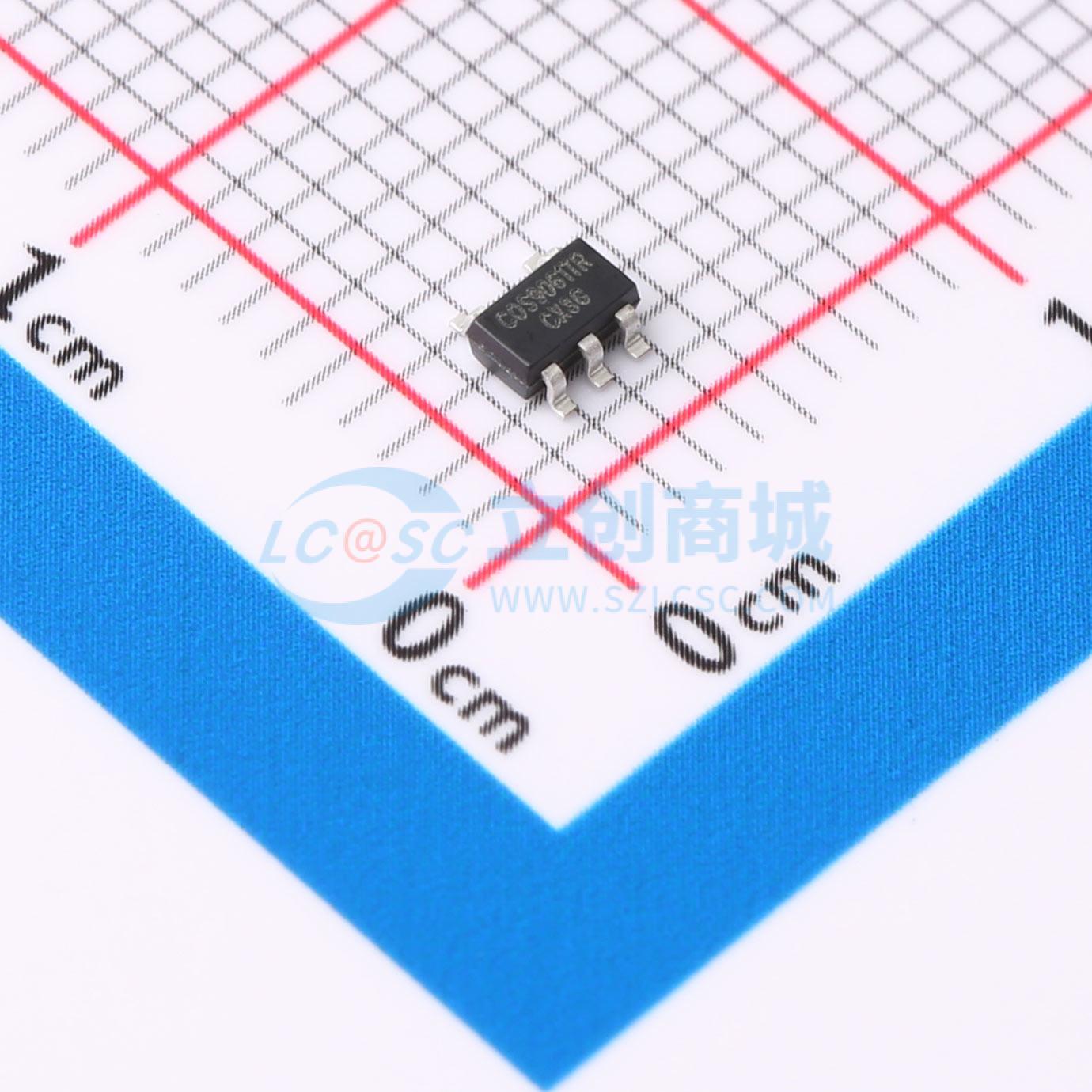

温馨提醒：图片仅供参考，商品以实物为准

COSTLV9061TR

1CH,1.8V-7.0V,10MHz,725uA,RRIO

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 运算放大器@@1CH，1.8V-7.0V，10.0MHz，RRIO
品牌名称: COSINE(科山芯创)
商品型号: COSTLV9061TR
商品编号: C7464890
商品封装: SOT23-5
包装方式: 编带
商品毛重: 0.0468克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	-
	输入失调电压(Vos)	2mV
	输入失调电压温漂(Vos TC)	600nV/℃
	压摆率(SR)	8.5V/us
	输入偏置电流(Ib)	2.5pA
	输入失调电流(Ios)	2.5pA

	属性	参数值
	输入电压噪声密度(eN)	12nV/√Hz@1kHz
	共模抑制比(CMRR)	125dB
	静态电流(Iq)	725uA
	输出电流	21mA
	工作温度	-40℃~+125℃
	单电源电压	1.8V~7V
	双电源电压(Vee~Vcc)	-900mV~2.75V
	功能特性	-

商品概述

COSTLV9061（单路）、COSTLV9062（双路）和COSTLV9064（四路）是微功耗、轨到轨输入和输出的放大器，工作电源电压范围为1.8V至7.0V。尽管静态电流很低，但COSTLV906x系列提供了卓越的整体性能和多功能性。它们同时具备轨到轨输入和输出范围。输出电压摆幅可扩展至距离每个电源轨10mV以内，提供了最大的输出动态范围，并具有出色的过载恢复能力。COSTLV906x系列是单位增益稳定的，其增益带宽积为10MHz（典型值）。它们提供高共模抑制比和电源抑制比性能，并且可以在低至1.8V的单电源电压下工作。COSTLV906xS器件包含关断模式（COSTLV9061S和COSTLV9062S），允许放大器切换到待机模式，典型电流消耗小于5μA。这些特性使得COSTLV906x系列非常适合单电源、电池供电的应用。它们可以用作许多市售运算放大器的直接替代品，以降低功耗并改善输入/输出范围及性能。

商品特性

工作电源电压范围：1.8V ~ 7.0V
输入失调电压：±2mV（最大值）
低静态电流：725μA
增益带宽积：10MHz
压摆率：8.5V/μs
轨到轨输入和输出
单位增益稳定
无相位反转
扩展的工作温度范围：-40°C 至 +125°C
小尺寸封装
COSTLV9061 采用 SOT23-5 封装
COSTLV9061S 采用 SOT23-6 封装
COSTLV9062 采用 SOP8/MSOP8 封装
COSTLV9062S 采用 MSOP10 封装
COSTLV9064 采用 SOP14 和 TSSOP14 封装

应用领域

电池或太阳能供电系统
便携式设备
传感器信号调理
白色家电
烟雾/气体/环境传感器
