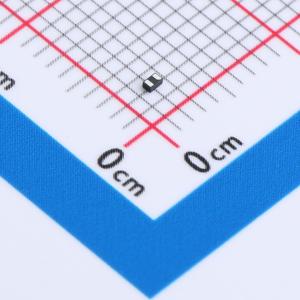

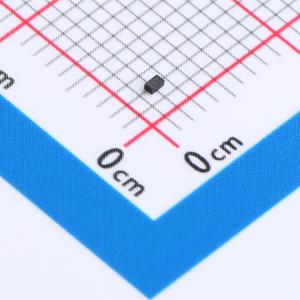

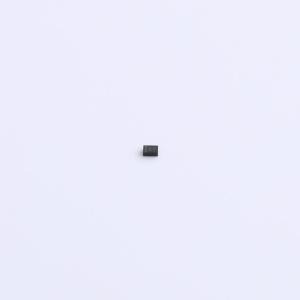

温馨提醒：图片仅供参考，商品以实物为准
ESDSLC3V3LBA
双向ESD 3.3V截止 峰值浪涌电流：7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：工作电压：3.3V。 每条线路根据IEC61000-4-2（ESD）的瞬态保护：±15kV（接触）。 根据IEC61000-4-5（浪涌）：8A（8/20μs）。 超低电容：CJ = 0.8pF（典型值）。 超低泄漏电流：IR < 1nA（典型值）。 低钳位电压：VCL = 6.3V（典型值），IPH = 16A（TLP）。 固态硅技术
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- ESDSLC3V3LBA
- 商品编号
- C7464256
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01156克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 8.5V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 68W@8/20us | |
| 击穿电压 | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品特性
- 隔离电压：最大3.3V
- 每条线路根据IEC61000-4-2（静电放电）的瞬态保护：±15kV（接触），根据IEC61000-4-5（浪涌）：8A（8/20μs）
- 超低电容：典型值CJ = 0.8pF
- 超低漏电流：典型值|R < 1nA
- 低钳位电压：典型值VCL = 6.3V ⦵lpp = 16A（传输线脉冲）
- 固态硅技术
