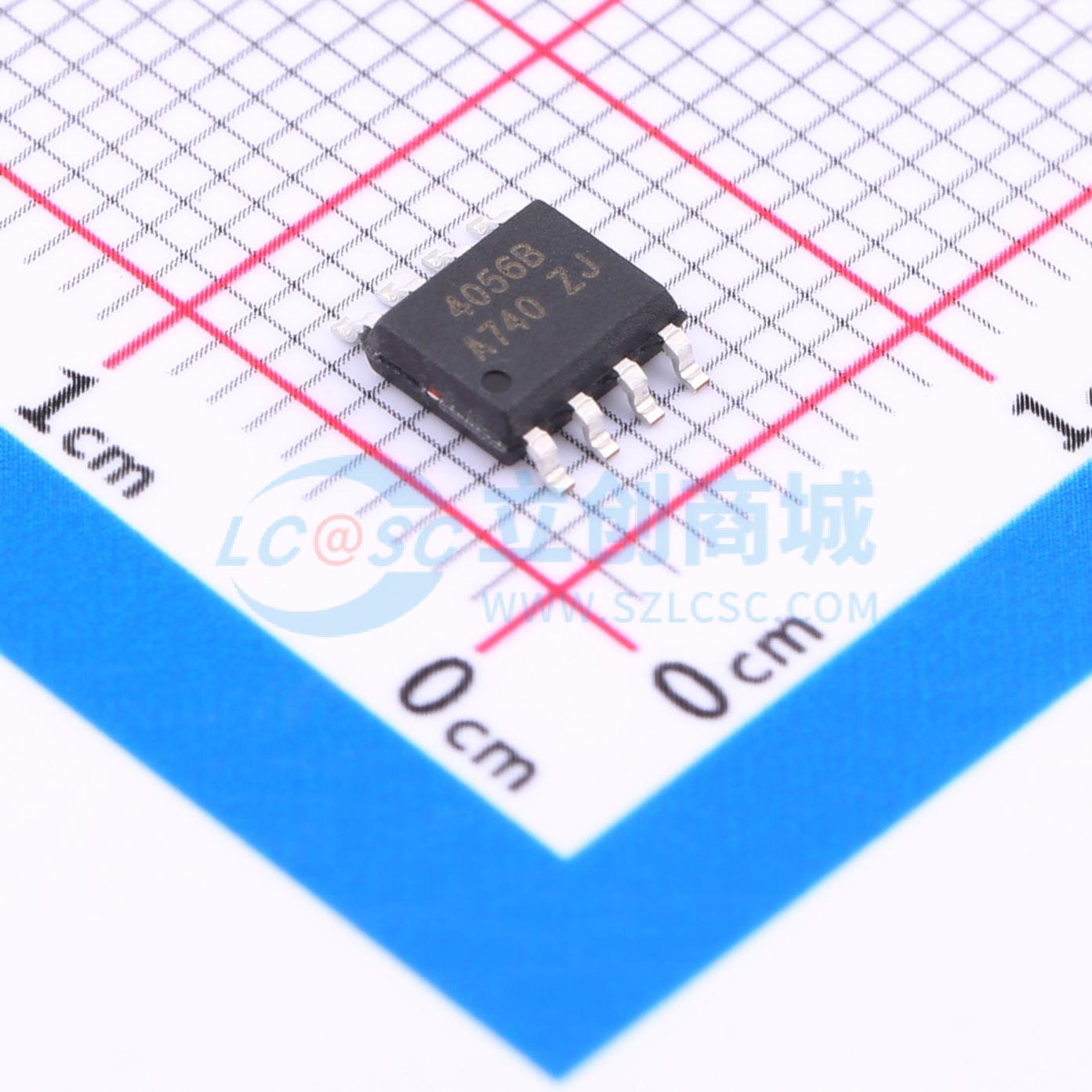

温馨提醒：图片仅供参考，商品以实物为准
BL4056B-42PEP
停产 1A单节锂离子电池线性充电管理IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 锂电池充电管理芯片 4.2V/1A 功能与管脚顺序同TP4056
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL4056B-42PEP
- 商品编号
- C83784
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~6.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 2uA |
商品概述
BL4056B是一款1A单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的ESOP8封装与较少的外部元件使得BL4056B成为便携式应用的理想选择。BL4056B可以适合USB和适配器电源工作。 由于采用了内部PMOSFET架构，及防倒灌电路，所以不需要外部隔离二极管。热保护可对充电电流进行自适应调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V/4.35V，而充电电流可通过一个电阻进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，BL4056B将自动终止充电循环。 在待机等状态下，BL4056B自动进入一个低电流状态，将电池漏电流降至2uA以下。BL4056B在有电源时也可通过CE使能脚置于停机模式，从而将供电电流降至50uA。
商品特性
- 高达1000mA的可编程充电电流
- 无需MOSFET、检测电阻器或隔离二极管
- 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
- 精度达到±1%的4.2V/4.35V预设充电电压
- 用于电池电量检测的充电电流监控器输出
- 自动再充电
- C/10充电自动终止
- 2.9V涓流预充电
- 软启动限制了浪涌电流
- 电池温度监测功能
- 采用带散热片8引脚ESOP封装
应用领域
- 锂离子电池
- 移动设备，MP3，MP4，GPS
- 手机，数码相机
- 移动电源
