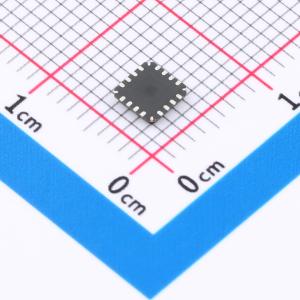

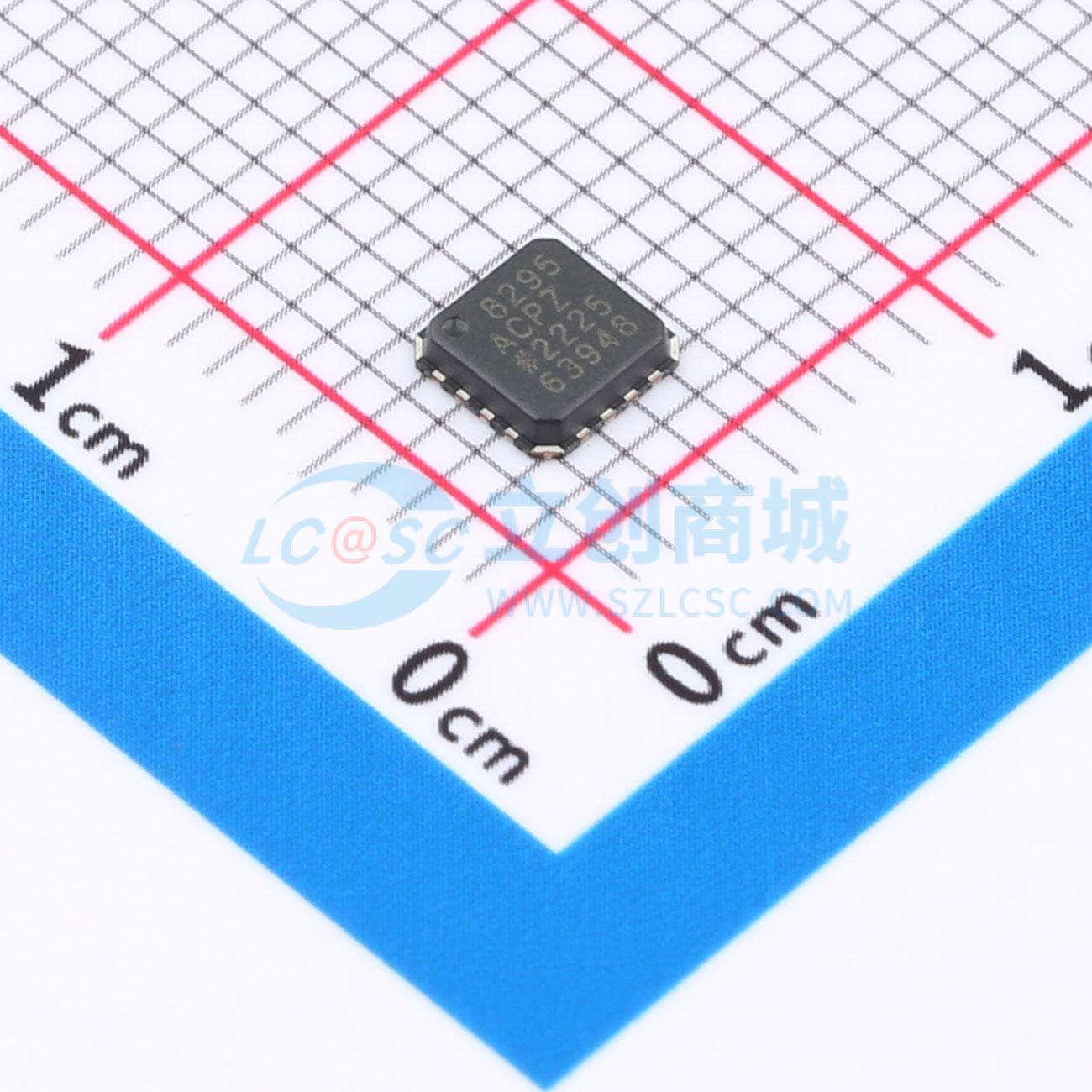

温馨提醒：图片仅供参考，商品以实物为准
AD8295ACPZ-WP
精密仪表放大器，内置信号处理放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品将精密仪表放大器前端所需的所有组件集成在一个 4mm×4mm 的小封装中，包含一个高性能仪表放大器、两个通用运算放大器和两个精确匹配的 20kΩ 电阻。其设计使 PCB 布线轻松高效，组件逻辑排列，典型应用电路布线短且过孔少。与大多数芯片级封装不同，该产品背面没有外露金属焊盘，为布线和过孔腾出额外空间。逻辑引脚排列和布线自由度使其能在典型 MSOP 封装的等效板空间内为复杂系统提供简单的引脚连接解决方案
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8295ACPZ-WP
- 商品编号
- C7459085
- 商品封装
- LFCSP-16-VQ(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 三路 | |
| 共模抑制比(CMRR) | 90dB | |
| 输入偏置电流(Ib) | 500pA | |
| 输入失调电压(Vos) | 120uV | |
| 增益带宽积(GBP) | 1MHz | |
| 压摆率(SR) | 2V/us | |
| 输出电流 | 18mA | |
| 输出类型 | 差分 | |
| 静态电流(Iq) | 2.3mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 8nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 500pA | |
| 输入失调电流温漂(Ios TC) | 0.5pA/℃ | |
| 双电源(Vee ~ Vcc) | -18V~-2.3V；2.3V~18V | |
| 电源纹波抑制比(PSRR) | 94dB | |
| 稳定时间 | 10us |
商品概述
AD8295在一个4 mm×4 mm的小型封装中集成了精密仪表放大器前端所需的所有组件。它包含一个高性能仪表放大器、两个通用运算放大器和两个精确匹配的20 kΩ电阻。 AD8295旨在使PCB布线轻松高效。AD8295的组件布局合理，因此典型应用电路的走线短且过孔少。与大多数芯片级封装不同，AD8295的背面没有裸露的金属焊盘，这为布线和过孔留出了额外空间。合理的引脚排列和布线灵活性使AD8295能够在典型MSOP封装等效的电路板空间内为复杂系统提供简单的引脚绑定解决方案。 AD8295包含一个高性能、可编程增益的仪表放大器。通过单个电阻可将增益设置为1至1000。AD8295的低噪声和出色的共模抑制能力使其即使在存在大共模干扰的情况下也能轻松检测到小信号。 AD8295可在单电源和双电源下工作，非常适合处理±10 V输入电压的应用。所有等级的产品在 - 40℃至 + 85℃的整个工业温度范围内都有明确的性能指标。AD8295可在 - 40℃至 + 125℃的温度范围内工作。
商品特性
- 节省电路板空间
- 集成精密仪表放大器、2个运算放大器和2个匹配电阻
- 4 mm×4 mm LFCSP封装，无散热片，提供更多布线空间
- 差分输出指标完整
- 仪表放大器指标：通过1个外部电阻设置增益（增益范围：1至1000）
- 输入电压噪声：1 kHz时最大8 nV/√Hz
- 共模抑制比（G = 7）：最小90 dB
- 输入偏置电流：最大0.8 nA
- -3 dB带宽（G = 1）：1.2 MHz
- 压摆率：2 V/μS
- 宽电源电压范围：±2.3 V至±18 V
- 电阻匹配精度：1 ppm/℃，0.03%
应用领域
- 工业过程控制
- 惠斯通电桥
- 精密数据采集系统
- 医疗仪器
- 应变计
- 传感器接口
- 差分输出
