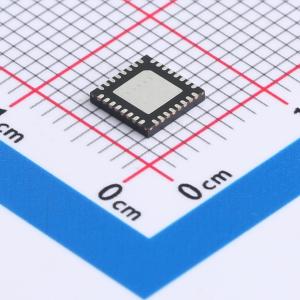

AD4695BCPZ

AD4695/AD4696是紧凑型、高精度、低功耗、16通道、16位、500 kSPS/1 MSPS、多路复用输入的精密逐次逼近寄存器（SAR）模数转换器（ADC），具备简易驱动特性和丰富的数字功能。 AD4695/AD4696非常适合用于空间受限的多通道精密数据采集系统和监测电路。AD4695/AD4696的特点包括一个无失码的真正16位SAR ADC内核、一个16通道低串扰多路复用器、一个灵活的通道序列器、每个模拟输入上的过压保护钳位电路、片上过采样和抽取、阈值检测和警报指示器，以及自主转换（自动循环）模式。 AD4695/AD4696的简易驱动特性降低了模拟前端（AFE）和基准电路的驱动要求。模拟输入高阻模式和基准输入高阻模式简化了系统设计，减少了元件数量，并通过消除对专用高速ADC驱动器和基准缓冲器的需求提高了通道密度。AD4695/AD4696的晶圆级芯片尺寸封装（WLCSP）选项包含一个内部基准缓冲器，可提供真正的缓冲基准输入。 每个模拟输入上的输入过压保护钳位可保护AD4695/AD4696免受过压事件的影响，并防止一个通道上的过压事件影响其他通道的性能。 先进的数字功能使AD4695/AD4696与各种低功耗数字主机兼容。低串行外设接口（SPI）时钟速率要求、片上可定制通道序列器以及过采样和抽取功能减轻了数字主机系统的负担。自动循环模式和阈值检测功能通过自主执行转换并根据特定通道的阈值限制生成警报，实现了低功耗、中断驱动的固件设计。 AD4695/AD4696采用5 mm×5 mm 32引脚引线框架芯片尺寸封装（LFCSP）和2.96 mm×2.96 mm 36球晶圆级芯片尺寸封装（WLCSP），工作温度范围为 -40°C至 +125°C。

• 降低模拟输入和基准驱动要求
• 片上基准缓冲器（仅WLCSP封装）
• 每个模拟输入高达5 mA的过压保护
• 长采集阶段，在1 MSPS时占周期时间的271.5%（715 ns/1000 ns）
• 高性能
• 采样率：500 kSPS（AD4695）或1 MSPS（AD4696）
• 积分非线性（INL）：最大±1.0 LSB
• 保证16位，无失码
• 信纳比（SINAD）：典型值93 dB，f|N = 1 kHz
• 过采样动态范围：111.2 dB，过采样率（OSR） = 64
• 小尺寸封装，高通道密度
• 增强的数字功能
• 首次转换准确，无延迟或流水线延迟
• 快速转换时间和双/四串行数据输出（SDO）模式允许低SPI时钟速率
• 可定制通道序列器
• 片上过采样和抽取
• 阈值检测警报
• 失调和增益校正
• 自主转换（自动循环）模式
• 1.14 V至1.98 V逻辑SPI
• 低功耗
• 在fS = 1 MSPS时为8 mW，在fS = 500 kSPS时为4 mW
• 禁用内部低压差稳压器（LDO）时待机功耗为4 µW
• 内部LDO支持2.7 V至5.5 V单模拟电源供电
• 宽工作温度范围：-40°C至 +125°C

• 光电二极管监测
• 医疗仪器
• 生命体征监测
• 电子测试与测量
• 自动化测试设备
• 仪器仪表和过程控制
• 电池供电设备
