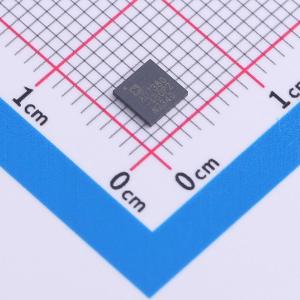

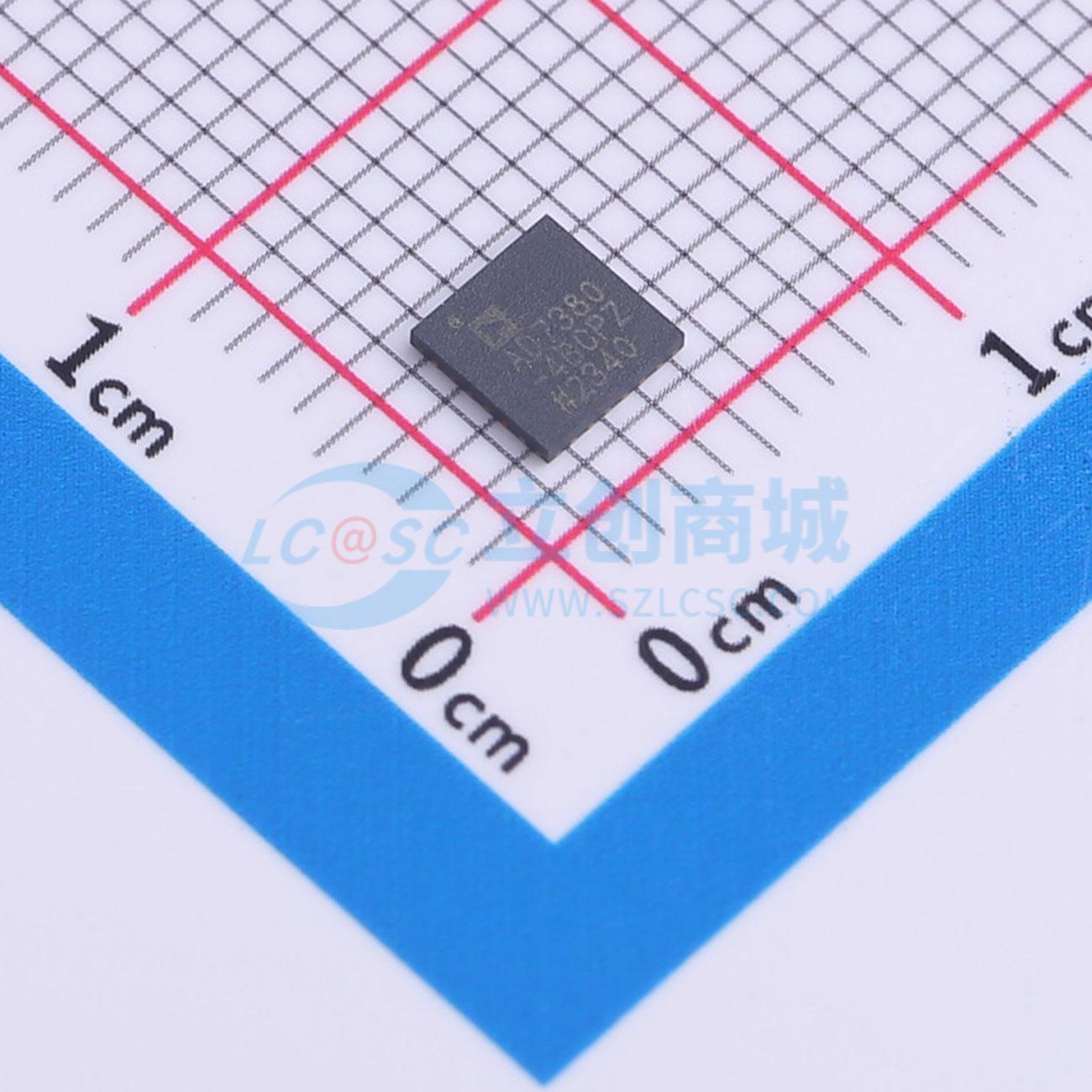

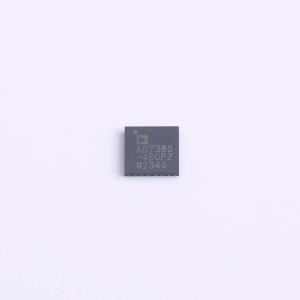

AD7380-4BCPZ

AD7380 - 4是一款16位兼容的四路同步采样高速逐次逼近寄存器（SAR）模数转换器（ADC），采用3.3 V电源供电，吞吐速率高达4 MSPS。差分模拟输入可接受较宽的共模输入电压，并在CS信号的下降沿进行采样和转换。 AD7380 - 4具有片上过采样模块，可改善动态范围并降低较低带宽下的噪声。过采样可将分辨率提高多达两位。REFIN引脚可接受2.5 V至3.3 V的参考电压。 转换过程和数据采集使用标准控制输入，便于与微处理器或数字信号处理器（DSP）接口。转换结果可通过四线模式同时输出以实现更高的吞吐速率，也可在允许较低吞吐速率时通过一线串行模式输出。该器件使用独立的逻辑电源，兼容1.8 V、2.5 V和3.3 V接口。 AD7380 - 4采用24引脚引线框架芯片级封装（LFCSP），工作温度范围为 - 40 °C至 + 125 °C。

• 16位ADC系列
• 四路同步采样
• 全差分模拟输入
• 高吞吐速率：4 MSPS
• 在V_REF = 3.3 V时，信噪比（SNR）：92 dB（典型值）
• 片上过采样功能，在过采样率（OSR） = 8×、分辨率增强（RES） = 1时，信噪比（SNR）：97.7 dB（典型值）
• 分辨率提高两位
• 超范围指示（ALERT）
• 积分非线性（INL）：3 LSB（最大值）
• 高速串行接口
• 温度范围： - 40 °C至 + 125 °C
• 4 mm × 4 mm、24引脚LFCSP封装

• 电机控制位置反馈
• 电机控制电流检测
• 数据采集系统
• 掺铒光纤放大器（EDFA）应用
• 同相和正交解调
