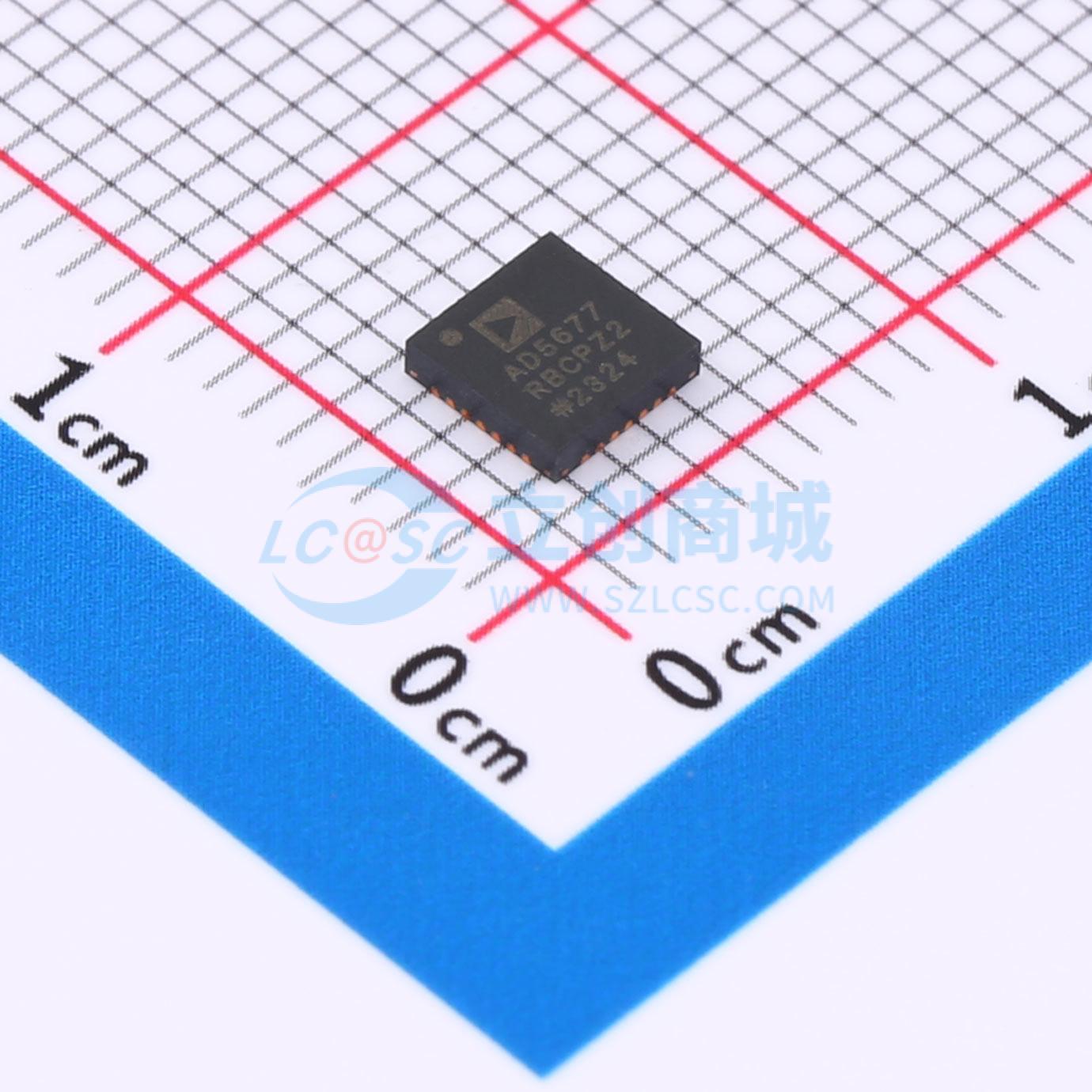

AD5677RBCPZ-2

16通道12/16位nanoDAC+ 数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗、16通道、12/16位缓冲电压输出数模转换器，内置2.5V、2ppm/℃内部参考源，支持增益选择引脚。
品牌名称: ADI(亚德诺)
商品型号: AD5677RBCPZ-2
商品编号: C7457404
商品封装: LFCSP-28(4x4)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

AD5673R/AD5677R是低功耗、16通道、12/16位、带缓冲电压输出的数模转换器（DAC），内置一个2.5 V、2 ppm/℃的内部基准源（默认启用）和一个增益选择引脚，可实现2.5 V（增益 = 1）或5 V（增益 = 2）的满量程输出。这些器件采用2.7 V至5.5 V单电源供电，设计上保证单调特性。AD5673R/AD5677R采用28引脚引线框架芯片级封装（LFCSP），集成了上电复位（POR）电路，确保在进行有效写入操作之前，DAC输出上电后保持在零量程或中间量程。AD5673R/AD5677R具备掉电模式，典型功耗可降至2 μA。

商品特性

高性能高相对精度（INL）：16位时最大±4 LSB（仅适用于AD5677R）
总非调整误差（TUE）：最大±0.14% FSR
失调误差：最大±1.5 mV
增益误差：最大±0.06% FSR
低漂移，2.5 V电压基准源温度系数（TC）：典型值2 ppm/℃
40 mA短路电流
宽工作范围 -40℃至+125℃温度范围
2.7 V至5.5 V电源范围
简化实现用户可选择增益为1或2（增益引脚）
1.8 V逻辑兼容性
400 kHz I2C兼容串行接口
28引脚、4 mm×4 mm、符合RoHS标准的LFCSP封装

应用领域

光收发器
基站功率放大器
过程控制（可编程逻辑控制器（PLC）输入/输出卡）
工业自动化
数据采集系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	16
	接口类型	I2C
	工作电压	2.7V~5.5V
	稳定时间	8us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	4LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	2ppm/℃
	数据速率	400kHz
	静态电流	3.4uA
