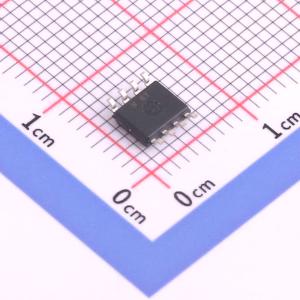

MAX5541ESA+

低成本、+5V、串行、电压输出、16bitDAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX5541 是一款16位单调性数模转换器，具有低功耗和快速稳定时间的特点。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5541ESA+
商品编号: C7456825
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.213克(g)

商品参数

商品概述

MAX5541是一款16位电压输出数模转换器（DAC），可实现16位单调性，差分线性误差小于1LSB。串行数据传输可减少所需的封装引脚数量。 MAX5541由两个匹配的DAC部分组成，其中一个12位反相R - 2R DAC构成十二个LSB，四个MSB则由十五个相同匹配的电阻得出。这种架构可使在主要进位转换时，传输至DAC输出端的毛刺能量降至最低。与标准R - 2R梯形网络相比，它还能将DAC输出阻抗降低至原来的八分之一，从而允许在中等负载应用中进行无缓冲操作。 MAX5541的数字接口是标准的三线连接，与SPI/QSPI/MICROWIRE接口兼容。片选输入（CS）对数据输入引脚（DIN）处的串行数据加载进行帧处理。在CS从高电平转换为低电平之后，数据会同步移位，并在串行时钟输入（SCLK）的上升沿锁存到输入寄存器中。在16位数据位加载到串行输入寄存器后，会在CS从低电平转换为高电平时将其内容传输到DAC锁存器中。 MAX5541可使用2V至3V的外部电压基准工作。基准电压决定了DAC的满量程输出电压。 MAX5541具备上电复位（POR）电路，可在首次上电时将DAC输出设置为单极性模式下的0V。

商品特性

无需调节即可实现完整的16位性能
采用+5V单电源供电
低功耗：1.5mW
建立时间为1µs
无缓冲电压输出可直接驱动60kΩ负载
与SPI/QSPI/MICROWIRE兼容的串行接口
上电复位电路可将DAC输出清零至0V（单极性模式）
施密特触发输入可直接连接光耦
可选择MAX541作为MAX5541的升级版，其积分非线性（INL）最大为1LSB

应用领域

高分辨率失调和增益调节
工业过程控制
自动化测试设备
数据采集系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	SPI；QSPI
	工作电压	4.75V~5.25V
	稳定时间	1us

	属性	参数值
	输出类型	电压-非缓冲
	积分非线性	4LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	外置
