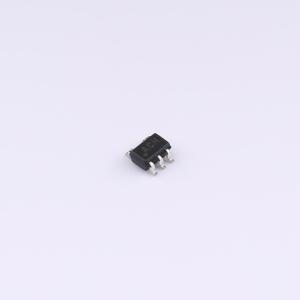

MAX4466EXK+T
低成本、微功耗、SC70/SOT23-8封装、麦克风前置放大器，可完全关断
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品是为用作麦克风前置放大器而优化的微功率运算放大器。它在优化的增益带宽积与电源电流之间实现了理想的平衡，并能在超小型封装中实现低电压运行。该放大器的MAX4465/MAX4467/MAX4469版本为单位增益稳定，仅需24μA的电源电流即可提供200kHz的增益带宽。MAX4466/MAX4468版本的最小稳定增益为+5V/V，可提供600kHz的增益带宽积
- 商品型号
- MAX4466EXK+T
- 商品编号
- C7456762

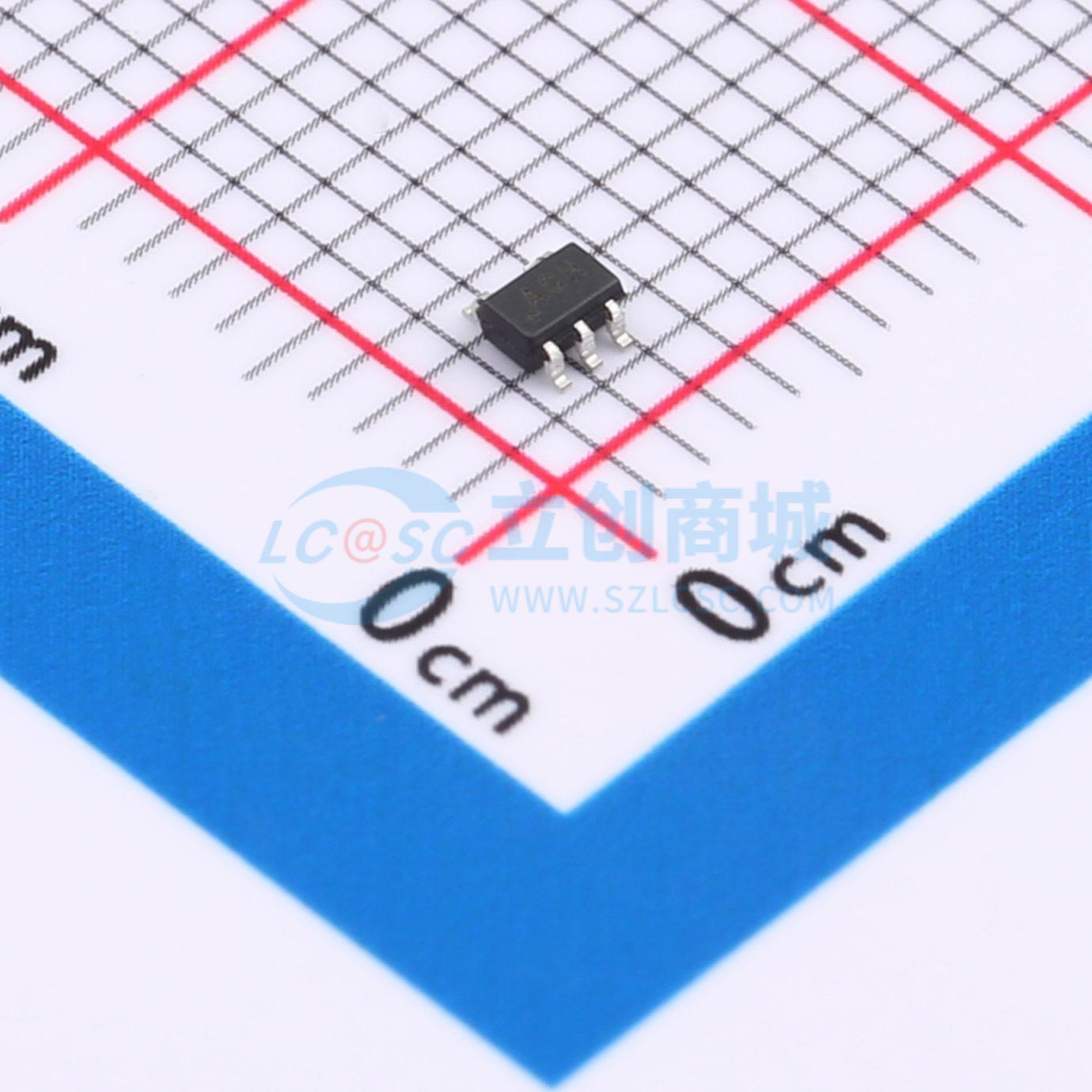

- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | - | |
| 工作电压 | 2.4V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.03% | |
| 静态电流(Iq) | 24A | |
| 工作温度 | -40℃~+85℃ | |
| 电源纹波抑制比(PSRR) | 112dB |
商品特性
- MAX4465–MAX4469是微功耗运算放大器，专为用作麦克风前置放大器而优化。它们在优化的增益带宽积与电源电流之间实现了理想的平衡，并能在超小型封装中实现低电压运行。
- MAX4465/MAX4467/MAX4469为单位增益稳定型，仅需24μA的电源电流即可提供200kHz的增益带宽。
- MAX4466/MAX4468经过去补偿处理，最小稳定增益为+5V/V，可提供600kHz的增益带宽积。
- 这些放大器具有轨到轨输出、高AVOL，以及出色的电源抑制比和共模抑制比，适用于嘈杂环境。
- MAX4467/MAX4468具备完整的关断模式。在关断状态下，放大器的电源电流降至5nA，外部麦克风的偏置电流被切断，以实现极致的节能效果。
- 单通道的MAX4465/MAX4466采用超小型5引脚SC70封装，而带关断功能的单通道MAX4467/MAX4468和双通道MAX4469则采用节省空间的8引脚SOT23封装。
- 电源电压范围：+2.48至+5.5V
- 提供5nA完整关断功能的版本（MAX4467/MAX4468）
- 出色的电源抑制比：112dB
- 出色的共模抑制比：126dB
- 高AVOL：125dB（RL = 100kΩ）
- 轨到轨输出
- 低静态电源电流：24μA
- 增益带宽积：200kHz（MAX4465/MAX4467/MAX4469）；600kHz（Av ≥ 5，MAX4466/MAX4468）
- 采用节省空间的封装：5引脚SC70（MAX4465/MAX4466）；8引脚SOT23（MAX4467/MAX4468/MAX4469）
应用领域
- 麦克风前置放大器
- 助听器
- 手机
- 语音识别系统
- 数码录音设备
- 耳机
- 便携式计算机
