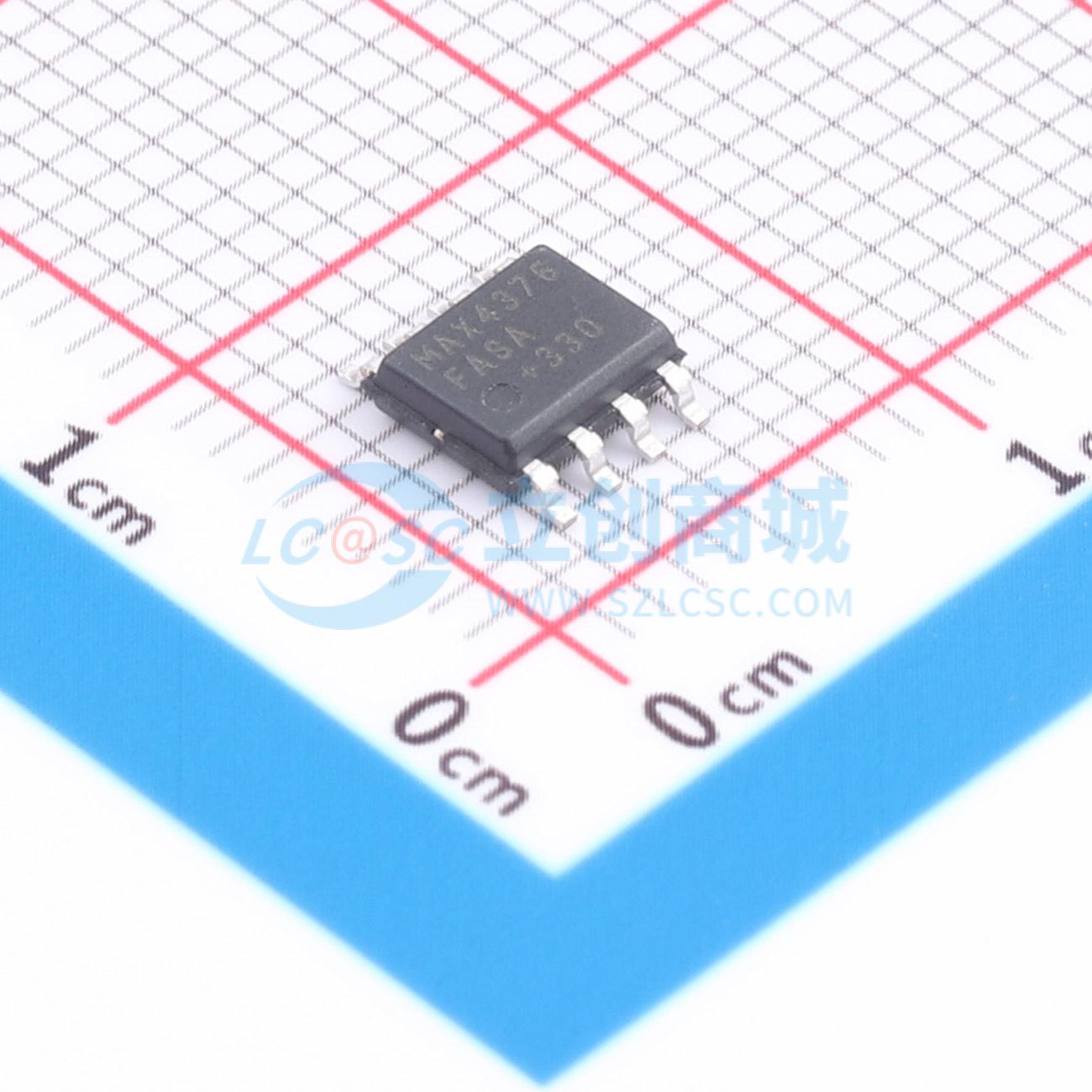

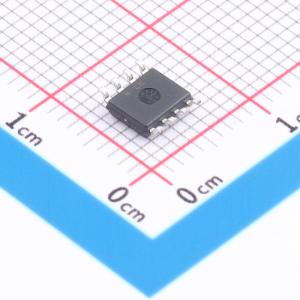

温馨提醒：图片仅供参考，商品以实物为准

MAX4376FASA+

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX4376FASA+
商品编号: C7456757
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.213克(g)

商品参数

商品概述

MAX4376/MAX4377/MAX4378 单通道、双通道和四通道精密高端电流检测放大器采用节省空间的封装。它们具有缓冲电压输出，无需增益设置电阻，非常适合当今的笔记本电脑、手机和其他对电流监测至关重要的系统。这些精密器件提供 20、50 和 100 三种固定增益版本。高端电流监测在电池供电系统中特别有用，因为它不会干扰电池充电器的接地路径。0 至 +28V 的输入共模范围与电源电压无关，确保即使连接到深度放电的电池组时，电流检测反馈仍然有效。满量程电流读数可通过选择合适的电压增益和外部检测电阻来设置。这种能力提供了高度的集成度和灵活性，从而实现了简单紧凑的电流检测解决方案。MAX4376/MAX4377/MAX4378 的电源电压范围为 +3V 至 +28V，每个放大器的电源电流为 1mA，工作温度范围为 -40°C 至 +125°C 的整个汽车温度范围。这些器件具有 2MHz 的宽带宽，适合用于电池充电器控制环路。缓冲输出可向接地负载提供高达 2mA 的输出电流。MAX4376 采用微型 5 引脚 SOT23 封装。MAX4377/MAX4378 分别采用节省空间的 8 引脚 μMAX 和 14 引脚 TSSOP 封装。

商品特性

低成本、单通道/双通道/四通道高端电流检测放大器
典型满量程精度为 ±0.5%
电源电压范围为 +3V 至 +28V
可通过外部检测电阻调节电流检测能力
缓冲输出电压，驱动能力为 2mA
典型电源电流为 1mA
带宽为 2.0MHz（增益 = +20V/V）
工作温度范围为汽车级温度范围（-40°C 至 +125°C）
高精度，共模范围为 +2V 至 +28V，低至 0V 仍可正常工作，与电源电压无关
提供三种增益版本：+20V/V（MAX437_T）、+50V/V（MAX437_F）、+100V/V（MAX437_H）
提供节省空间的 5 引脚 SOT23（单通道）、8 引脚 μMAX（双通道）和 14 引脚 TSSOP（四通道）封装
通过 AEC-Q100 认证

应用领域

笔记本电脑
限流电源
个人电脑中的电量计
通用系统/板级电流监测
电池充电器
便携式/电池供电系统
手机
智能电池组
汽车电流检测
电源管理系统
功率放大器偏置控制
汽车应用

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(1000个/管，最小起订量 1000 个)

个

起订量：1000 个1000个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	0V~28V
	增益	50V/V

	属性	参数值
	带宽	1.7MHz
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	-
	工作温度	-40℃~+125℃
