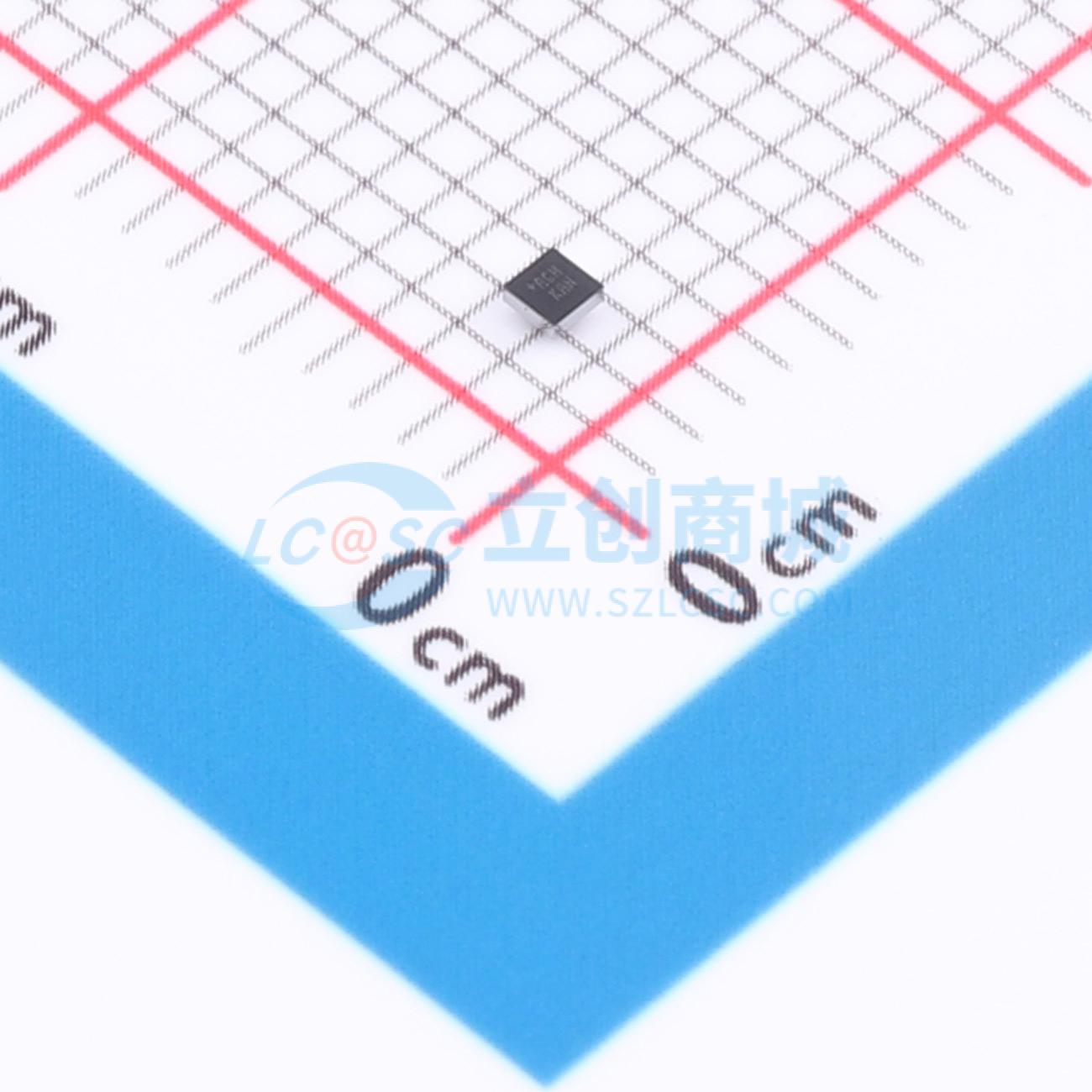

温馨提醒：图片仅供参考，商品以实物为准

MAX16074RS17D2+T

nanoPower μP 监控电路，4 凸点（1mm x 1mm）芯片级封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超小型、超低功耗微处理器监控电路，具有精密带隙基准、比较器和内部微调电阻，用于设置阈值电压。旨在监控系统电源电压，并在电源开启、关闭和掉电情况下发出输出信号。通过消除外部组件和调整，在监控1.8V至3.6V的标称系统电压时，可提供出色的电路可靠性和低成本。有推挽式、低电平有效复位输出、推挽式、高电平有效复位输出和开漏式、低电平有效复位输出三种类型。设计用于忽略Vcc上的快速瞬变，还包括手动复位输入 (MR)。采用1mm x 1mm、节省空间的4凸点芯片级封装 (UCSP)。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX16074RS17D2+T
商品编号: C7456660
商品封装: UCSP-4(1x1)
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

MAX16072/MAX16073/MAX16074是超小型、微功耗的微处理器（μP）监控电路，具备精密带隙基准源、比较器和内部微调电阻，用于设置阈值电压。这些器件旨在监控系统电源电压，并在电源上电、掉电和欠压状况时输出信号。在监控1.8V至3.6V的标称系统电压时，无需外部元件和调节，可提供出色的电路可靠性并降低成本。 MAX16072具有推挽、低电平有效的复位输出；MAX16073具有推挽、高电平有效的复位输出；MAX16074具有漏极开路、低电平有效的复位输出。这些器件可忽略VCC上的快速瞬变，还设有手动复位输入（MR）。 MAX16072/MAX16073/MAX16074采用节省空间的1mm x 1mm、4凸点芯片级封装（UCSP）。

商品特性

超低电源电流，仅0.7μA
超小型（1mm×1mm）、4凸点UCSP封装
提供20μs、8ms、34ms和140ms复位超时选项
工厂微调复位阈值，从1.58V至3.08V，以约100mV递增
全温度范围内阈值精度为±2.5%
手动复位输入
保证在VCC = 1.0V时复位有效
抗VCC短瞬变干扰

应用领域

便携式/电池供电设备
手机
个人数字助理（PDA）
MP3播放器
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	简单复位/加电复位
	输出类型	开漏
	工作电压	1.2V~5.5V
	复位有效电平	低电平有效
	阈值电压	1.67V

	属性	参数值
	受监控电压数	1
	手动复位	有
	复位超时	34ms
	工作温度	-40℃~+85℃@(Ta)
	静态电流(Iq)	1uA
