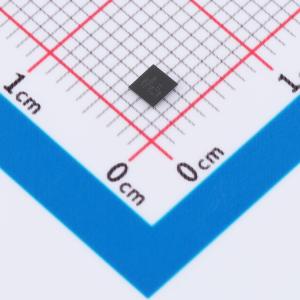

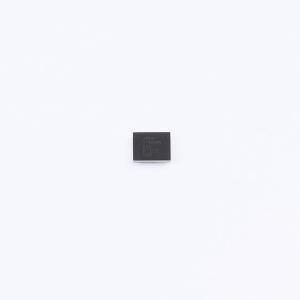

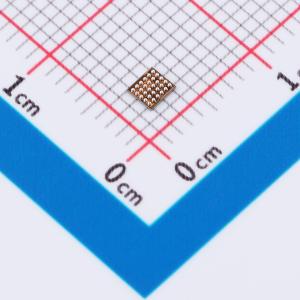

MAX77659AENV+

MAX77659为对尺寸和效率要求严苛的低功耗应用提供高效的集成电池充电和电源解决方案。该IC具有双输入单电感多输出（SIMO）升降压调节器，可通过单个电感提供一路充电轨和三路独立可编程电源轨，以最小化整体解决方案尺寸。一个100mA的LDO可为音频和其他对噪声敏感的应用提供纹波抑制。LDO还可配置为负载开关，在不需要时断开外部模块以管理功耗。高度可配置的开关充电器支持广泛的锂离子电池容量，并包括电池温度监测功能以增强安全性（符合JEITA标准）。 该器件包括两个GPIO和一个模拟多路复用器，可将多个内部电压和电流信号切换至外部节点，以便通过外部ADC进行监测。双向I2C串行接口可用于配置和检查器件状态。内部开/关控制器为调节器提供受控的启动序列，并在其工作时提供监控功能。众多工厂可编程选项使该器件能够针对多种应用进行定制，从而加快产品上市时间。

• 高度集成
  • 三路输出、单电感多输出（SIMO）升降压调节器
  • 所有SIMO通道支持0.5V至5.5V的宽输出电压范围
  • 一个100mA的LDO/负载开关
  • 智能电源选择器™锂离子/锂聚合物开关充电器
  • 两个GPIO资源
  • 用于电源监测的模拟多路复用器输出
  • 出厂运输模式（静态电流<200nA）
  • 看门狗定时器
• 低功耗
  • 0.3μA关断电流
  • 5μA工作电流（3个SIMO通道 + 1个LDO）
• 针对小尺寸电池优化的充电器
  • 输入工作电压范围为3.4V至5.5V
  • 可编程电池调节电压范围为3.6V至4.6V（MAX77659A）
  • 可编程快速充电电流范围为7.5mA至300mA（MAX77659S）
  • 可编程快速充电电流范围为5.0mA至200mA（MAX77659A）
  • 可编程终止电流范围为0.375mA至45mA（MAX77659S）
  • 可编程终止电流范围为0.250mA至30mA
  • 热调节和符合JEITA标准
• 灵活且可配置
  • I2C兼容接口和GPIO
  • 提供工厂一次性可编程（OTP）选项
• 小尺寸
  • 6.04mm²晶圆级封装（WLP）
  • 30凸点、0.4mm间距、6x5阵列

• 真无线（TWS）耳塞
• 蓝牙耳机、可听设备
• 智能可穿戴设备、健身手环和医疗可穿戴设备
• 助听器
