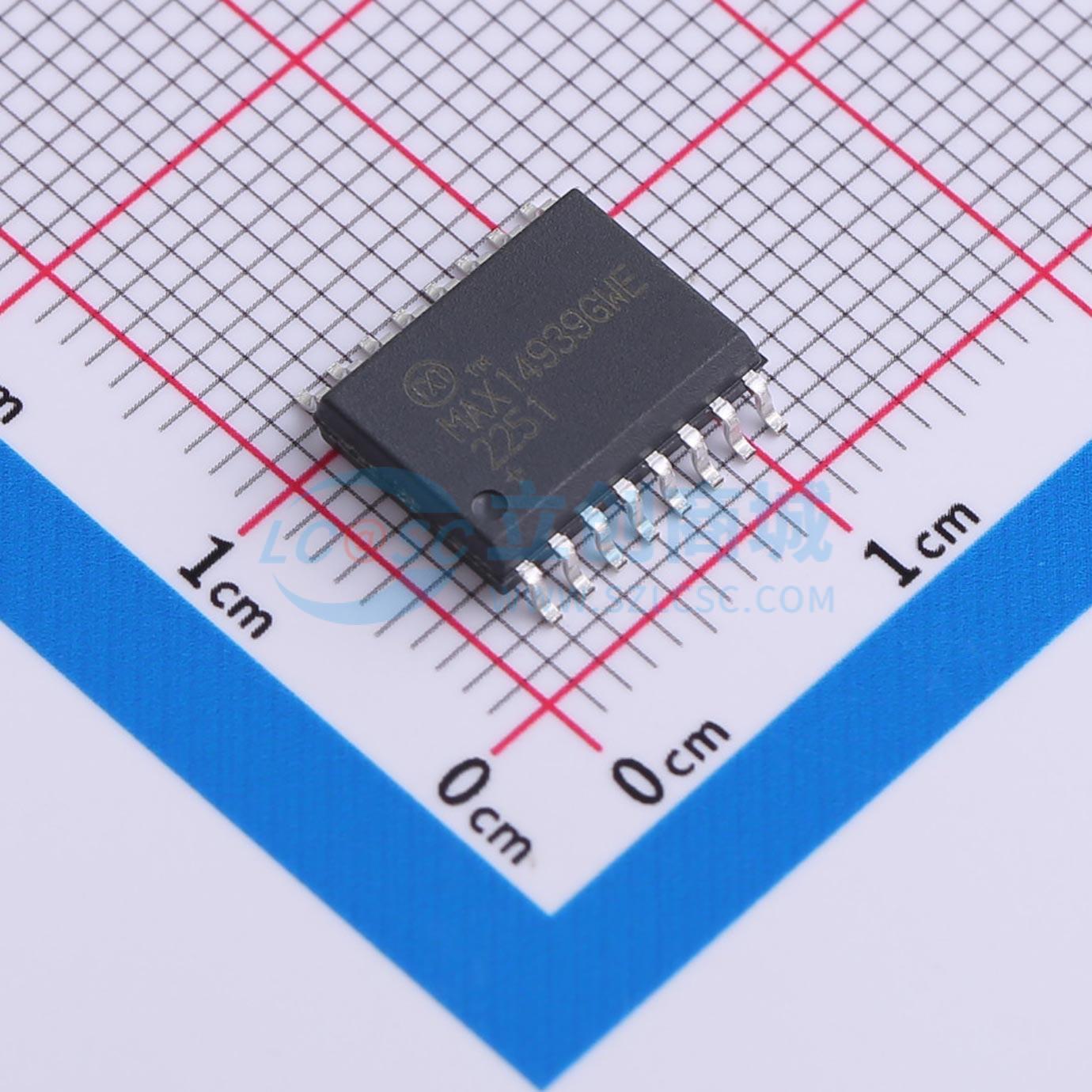

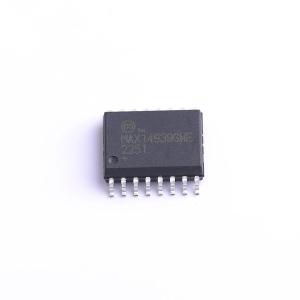

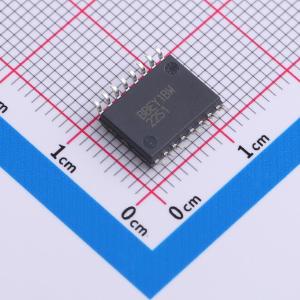

温馨提醒：图片仅供参考，商品以实物为准

MAX14939GWE+

2.75kVRMS 隔离 20Mbps 半双工 PROFIBUS/RS-485 收发器，具有 ±35kV ESD 保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX14938/MAX14939隔离式RS - 485/PROFIBUS - DP收发器在器件的电缆端（RS - 485驱动器/接收器端）和UART端之间提供2750VRMS（60秒）的电流隔离。隔离通过打破接地环路改善通信，并在端口之间存在较大接地电位差时降低噪声。这些器件支持高达20Mbps的可靠通信。集成的LDO为IC电缆端供电提供了一种简单且节省空间的架构。每个器件包含一个半双工驱动器/接收器通道。接收器为1/4单位负载，允许在公共总线上连接多达128个收发器。集成的真正故障安全电路可确保在输入短路或开路时，接收器输出为逻辑高电平。当电缆端或UART端电源低于工作水平时，欠压锁定会禁用驱动器。按照人体模型（HBM）的规定，驱动器输出/接收器输入在电缆端可承受±35kV静电放电（ESD）至GNDB的冲击。MAX14938/MAX14939采用宽体16引脚SOIC封装，工作温度范围为 - 40℃至 + 105℃。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14939GWE+
商品编号: C7455925
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.543393克(g)

商品参数

参数完善中

商品概述

MAX14938/MAX14939隔离式RS - 485/PROFIBUS - DP收发器在器件的电缆端（RS - 485驱动器/接收器端）和UART端之间提供2750VRMS（60秒）的电流隔离。隔离通过打破接地环路改善通信，并在端口之间存在较大接地电位差时降低噪声。这些器件支持高达20Mbps的可靠通信。集成的LDO为IC电缆端供电提供了一种简单且节省空间的架构。每个器件包含一个半双工驱动器/接收器通道。接收器为1/4单位负载，允许在公共总线上连接多达128个收发器。集成的真正故障安全电路可确保在输入短路或开路时，接收器输出为逻辑高电平。当电缆端或UART端电源低于工作水平时，欠压锁定会禁用驱动器。按照人体模型（HBM）的规定，驱动器输出/接收器输入在电缆端可承受±35kV静电放电（ESD）至GNDB的冲击。 MAX14938/MAX14939采用宽体16引脚SOIC封装，工作温度范围为 - 40℃至 + 105℃。

商品特性

高性能收发器实现灵活设计
集成用于电缆端供电的LDO
符合RS - 485 EIA/TIa - 485标准
最高数据速率20Mbps
总线上最多允许连接128个器件
集成保护确保可靠通信
驱动器输出/接收器输入具备±35kV ESD（HBM）保护
可承受2.75kVRMS隔离电压60秒（VISO）
最大重复峰值隔离电压630VPEAK（VIORM）
最大工作隔离电压445VRMS（VIOWM）
在额定工作电压下使用寿命超过30年
符合IEC 61000 - 4 - 5标准，可承受±10kV浪涌
热关断

应用领域

工业自动化设备
可编程逻辑控制器
暖通空调
功率计

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(46个/管，最小起订量 1 个)

个

起订量：1 个46个/管

总价金额：

￥ 0.00

近期成交1单
