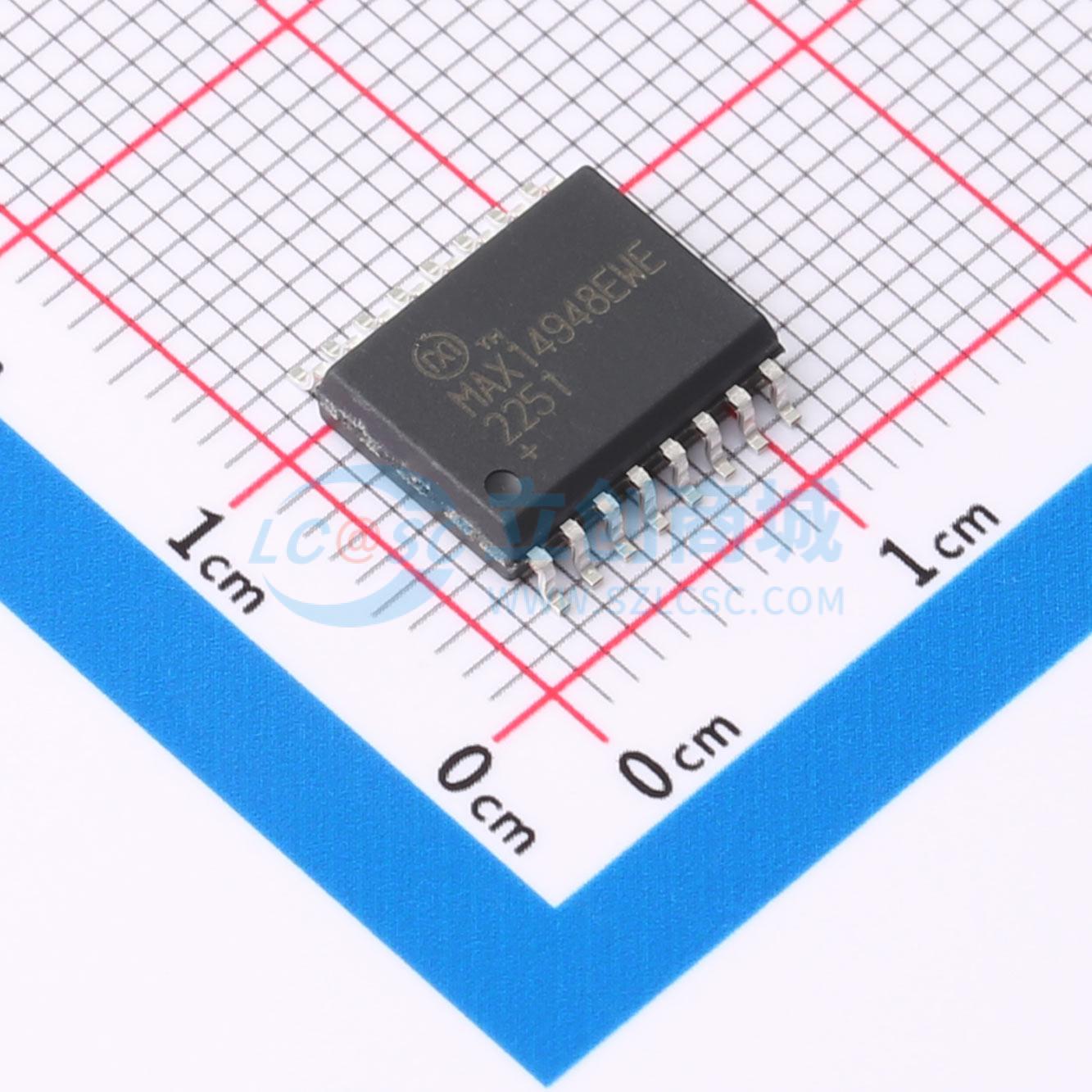

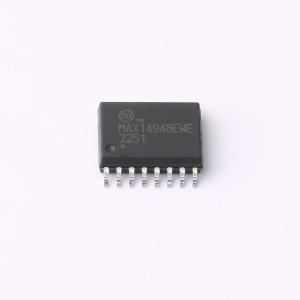

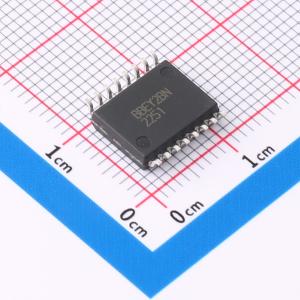

温馨提醒：图片仅供参考，商品以实物为准

MAX14948EWE+T

5kVRMS 隔离型 500kbps 半双工 RS-485/RS-422 收发器，具有 ±30kV ESD 保护

描述: 该隔离式 RS-485/RS-422 收发器在电缆侧（RS-485/RS-422 驱动器/接收器侧）和 UART 侧之间提供 5000VRMS（60 秒）的电流隔离。隔离通过打破接地环路改善通信，并在端口之间存在较大接地电位差时降低噪声。该设备允许高达 500kbps 的可靠通信。收发器包括一个半双工驱动/接收通道
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14948EWE+T
商品编号: C7455926
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.8克(g)

商品参数

	属性	参数值
	静态电流	-
	节点数	256
	静电保护	±30kV
	功能特性	失效保护电路；总线故障检测；集成隔离电源
	逻辑侧工作电压	1.71V~5.5V
	总线侧工作电压	4.5V~5.5V
	工作温度	-40℃~+85℃

商品概述

MAX14948 隔离型RS-485/RS-422收发器在线缆侧（RS-485/RS-422驱动器/接收器侧）和UART侧之间提供5000VRMS（60秒）的电流隔离。当两个端口之间存在较大地电位差时，隔离可通过打破地环路改善通信并降低噪声。该器件可实现最高500kbps的稳健通信。MAX14948包含一个半双工驱动/接收通道。接收器为1/8单位负载，允许公共总线上最多连接256个收发器。集成真正的故障安全电路可确保当输入短路或开路时接收器输出为高电平。当线缆侧或UART侧电源低于工作电平阈值时，欠压锁定会禁用驱动器。根据人体模型（HBM）规范，线缆侧的驱动器输出/接收器输入可承受高达±30kV的静电放电（ESD）保护。MAX14948提供宽体16引脚SO封装，工作温度范围为-40℃至+85℃。

商品特性

集成用于线缆侧供电的LDO
符合RS-485/EIA-485标准
最高数据速率500kbps
允许总线上最多连接256个器件
驱动器输出/接收器输入具备±30kV HBM ESD保护
60秒耐隔离电压为5kVRMS (VISO)
最大重复峰值隔离电压为1200VPEAK (VIORM)
最大工作隔离电压为848VRMS (VIOWM)
额定工作电压下寿命超过30年
符合IEC 61000-4-5标准，可承受±10kV浪涌
具备热关断保护
符合UL1577 UL认证
符合CSA公告5A cUL认证

应用领域

工业自动化设备
可编程逻辑控制器
暖通空调
电能表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式RS485/422收发器
	最大数据速率	500Kbps
	通讯模式	半双工
	隔离电压(Vrms)	5000
	CMTI(kV/us)	35kV/us
	驱动器数	1
	接收器数	1
