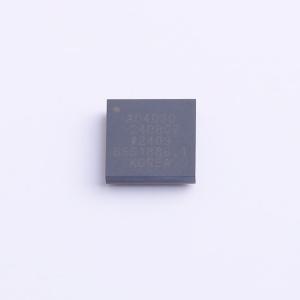

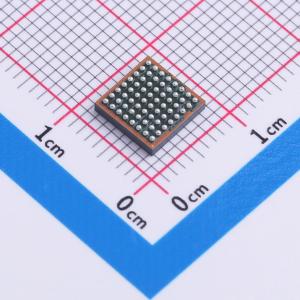

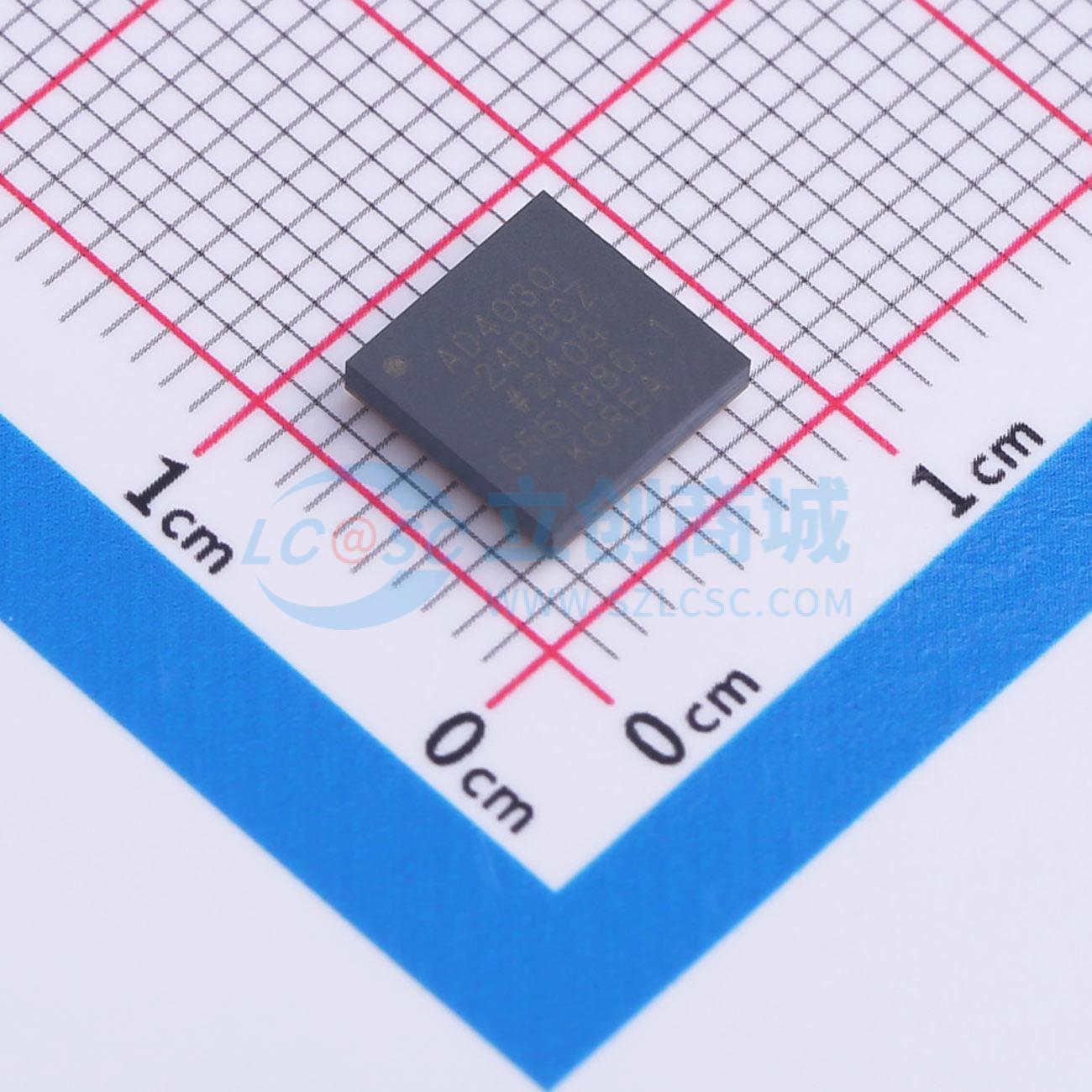

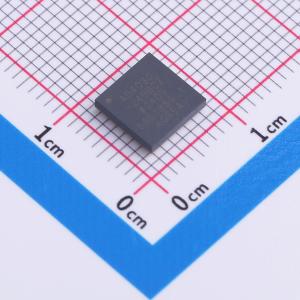

AD4030-24BBCZ

24位 2 MSPS/500 kSPS SAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是2MSPS或500kSPS逐次逼近寄存器（SAR）模数转换器（ADC），具有Easy DriveTM功能。在24位时，保证最大±0.9ppm的积分非线性（INL）且无漏码，在-40°C至+125°C范围内实现了无与伦比的精度。低漂移内部精密参考缓冲器便于与其他系统电路共享电压参考。使用5V参考时，典型动态范围为109dB。低本底噪声使信号链所需增益更小、功耗更低。具有可编程抽取比的块平均滤波器可将动态范围提高至155.5dB
品牌名称: ADI(亚德诺)
商品型号: AD4030-24BBCZ
商品编号: C7455097
商品封装: CSPBGA-64(7x7)
包装方式: 托盘
商品毛重: 0.2克(g)

商品参数

商品概述

AD4030 - 24/AD4032 - 24是具备Easy Drive™技术的2 MSPS或500 kSPS逐次逼近寄存器（SAR）模数转换器（ADC）。AD4030 - 24/AD4032 - 24保证在24位分辨率下最大积分非线性（INL）为±0.9 ppm且无丢码，在-40°C至+125°C温度范围内实现了无与伦比的精度。

商品特性

高性能
吞吐量：有2 MSPS（AD4030 - 24）或500 kSPS（AD4032 - 24）可选
积分非线性（INL）：在-40°C至+125°C范围内最大为±0.9 ppm
信噪比（SNR）：典型值为108.4 dB
总谐波失真（THD）：典型值为−127 dB
噪声谱密度（NSD）：典型值为−169 dBFS/Hz
低功耗
2 MSPS时功耗为30 mW
500 kSPS时功耗为10 mW
10 kSPS时功耗为3 mW
灵活串行外设接口（Flexi - SPI）数字接口
1、2或4个串行数据输出（SDO）通道允许更低的串行时钟（SCK）频率
回波时钟模式简化数字隔离器的使用
与1.2 V至1.8 V逻辑兼容
7 mm × 7 mm、64球芯片级封装球栅阵列（CSP_BGA），内置电源和基准电容，有助于减小系统尺寸

应用领域

自动测试设备
数字控制环路
医疗仪器
地震学
半导体制造
科学仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	2MHz
	通道数	1
	工作电压	5.3V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	-

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	108.4dB
	时钟/振荡器	内置
	时钟频率(fc)	80MHz
	基准电压源	内置
	ADC架构	SAR
	静态电流	500uA
