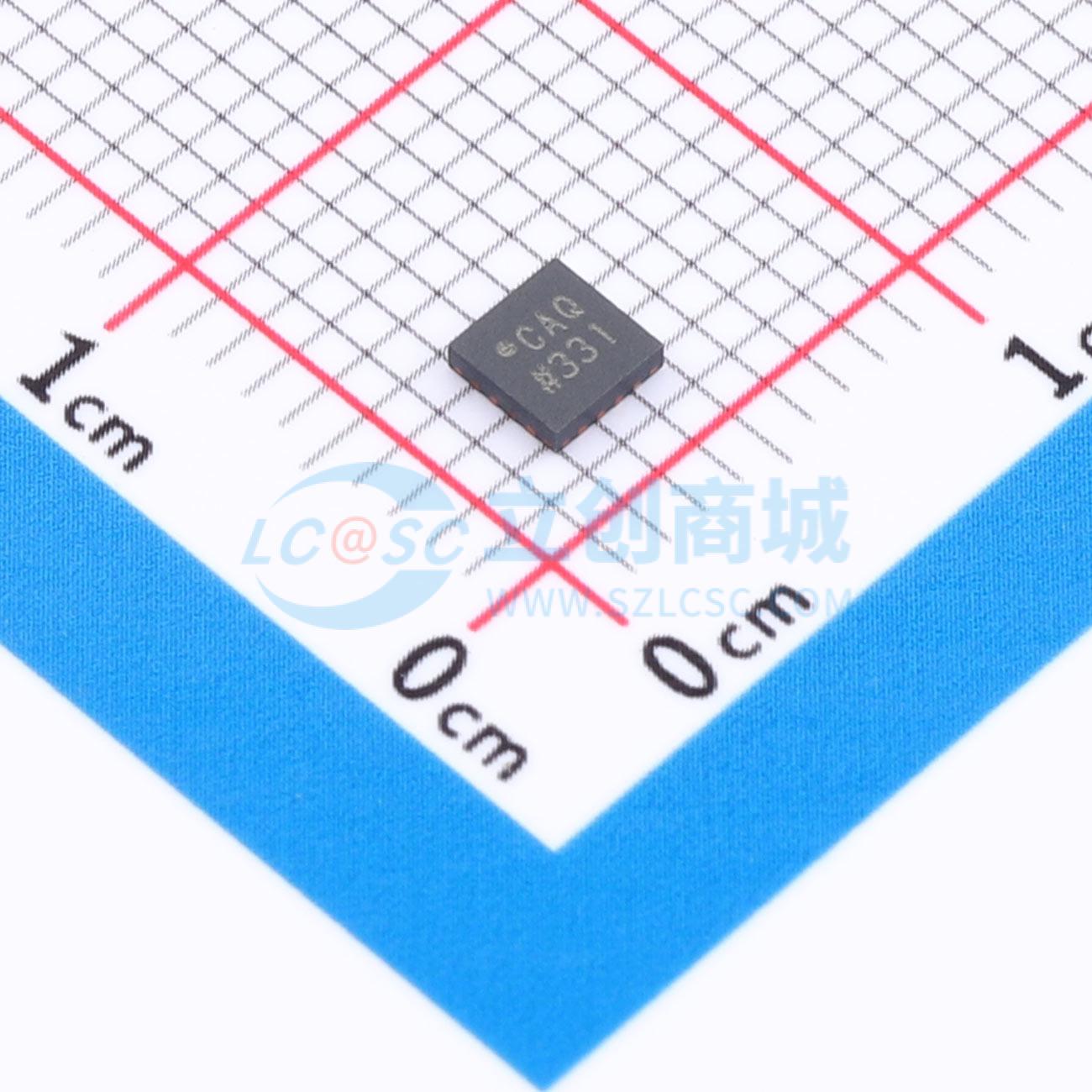

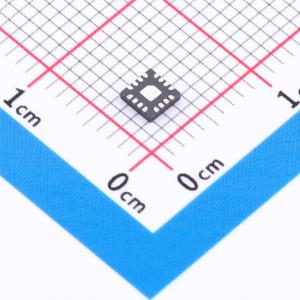

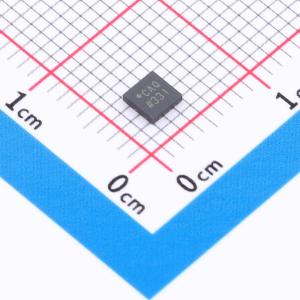

AD4684BCPZ-RL7

4通道、16位双路同步采样SAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 16位双路同时采样SARADC，具有4通道，支持单端模拟输入，工作电压3.0V至3.6V，采样率分别为1MSPS（AD4684）和500kSPS（AD4685）。
品牌名称: ADI(亚德诺)
商品型号: AD4684BCPZ-RL7
商品编号: C7455112
商品封装: LFCSP-16(3x3)
包装方式: 编带
商品毛重: 0.129克(g)

商品参数

商品概述

AD4684/AD4685是16位、双路、同时采样、高速逐次逼近寄存器（SAR）型模数转换器（ADC），工作电源电压范围为3.0 V至3.6 V。AD4684的吞吐量最高可达1 MSPS，AD4685的吞吐量最高可达500 kSPS。模拟输入类型为单端输入，在片选信号（CS）的下降沿进行采样和转换。 AD4684/AD4685内置片上序列器和集成式片上过采样模块，可改善动态范围并降低低带宽下的噪声。芯片包含一个带缓冲的内部2.5 V基准源，也可选用最高3.3 V的外部基准源。转换过程和数据采集采用标准控制输入，可与微处理器或数字信号处理器（DSP）接口。通过使用独立的逻辑电源，AD4684/AD4685可兼容1.8 V、2.5 V和3.3 V接口。AD4684/AD4685采用16引脚、3 mm × 3 mm引脚框架芯片级封装（LFCSP），工作温度范围为-40°C至+125°C。

商品特性

16位双路同时采样SAR ADC
单端模拟输入
带2:1多路复用器的4通道
通道序列器模式
吞吐量：1 MSPS（AD4684）；500 kSPS（AD4685）
信噪比（典型值）：使用3.3 V外部基准源时为87.5 dB；OSR_MODE = 1、C = 8、RES = 1且使用2.5 V内部基准源时为93 dB
片上过采样功能
积分非线性（INL）±1.5 LSB（典型值）
分辨率提升功能
2.5 V内部基准源，最大温漂为10 ppm/°C
报警功能
工作温度范围：-40°C至+125°C
16引脚、3 mm × 3 mm LFCSP封装

应用领域

电机控制位置反馈
电机控制电流检测
声纳
电能质量监测
数据采集系统
掺铒光纤放大器（EDFA）应用
同相和正交解调

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	1MHz
	通道数	4
	工作电压	3V~3.6V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	1.5LSB
	工作温度	-40℃~+125℃
	信噪比	87.5dB
	基准电压源	内置；外置
	基准电压源温漂	10ppm/℃
	ADC架构	SAR
	静态电流	2.2mA
